多点影音延伸，VAE338T 8口 影音分配延长器
【VAE338T】为 8 口的 Cat.5 影音分配延长器，近端支持一组显示输出，远程支持 8 组同步显示输出并采用最新 Cat.5 网络线延长技术，其线材长度可达 330 公尺达到同步高分辨率画质显示，且利于工程布线将线材隐藏起来，经济价值极高为广泛使用。 |
|
| |
|
| |
| ↑以上是VAE338T缩图，点击可观看放大图 |
|
|
影音讯号一线传输，安装超简便 |
|
|
| |
VGA+Audio 透过一条 Cat.5 网络线一线搞定：，并可透过串接扩影像及音源只透过一条网络线即可达到一组近端输出以及一组远程同步显示输出 ，有别于一般影音延长器需分成两条网络线来做延伸充延长距离以及显示数量。 |
| |
 |
Acafa延长器只需透过一条网络线即可传输影像和声音讯号
，且能高画质传输影音画面。 |
它牌延长器需透过两条网络线分别传输影像和声音讯号，画质也较为差。 |
|
| |
|
微调旋钮，修正讯号衰减 |
|
|
| |
它牌延长器远程画面会有鬼影、模糊、色彩不鲜艳等问题，Acafa延长器具备先进讯号侦测放大技术，并支持微调旋钮，修正讯号衰减-聚焦调整、明亮调整、单音/立体音切换，可依不同屏幕分辨率做微调，使画面达到最佳状态，支持最高解析可达 1920 x 1200 。 |
| |
 |
|
| |
|
支持多款显示设备，随插即显示 |
|
|
| |
支持 CRT 、 LCD-TV 、 PDP-TV 、 Projector 等显示设备，纯外接式硬件设计随插即用，免安装软件，台湾生产制造，品质稳定，提供台湾采购，大陆交货便利服务。每一组显示端都需使用一台 VAE331R 影音分配延长接收器 ( 需加购 ) |
| |
 |
| |
|
特选线材，品质有保证 |
|
|
| |
|
| |
  |
所使用之网络缆线接头需采用568B/568B之接线方式以确保最佳传输品质，EIA/TIA所制定之568B双绞线布线规格中定义的各色线与脚位的对应关系是：(1)橙白、(2)橙、(3)绿白、(4)蓝、(5)蓝白、(6)绿、(7)棕白、(8)棕，如上图所示。 |
| |
|
|
应用场合 |
|
|
| |
 |

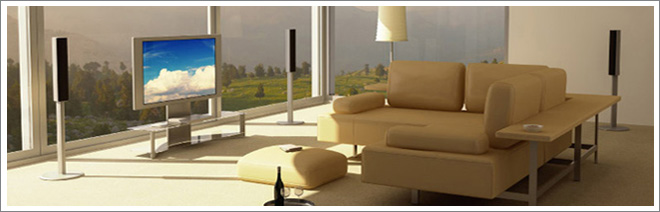

投影机、电浆电视、液晶电视影音延伸：
使用 Cat.5 缆线延伸，布线与安装容易。画质更清晰，延伸距离更远。 |
|
| |
 |
| |
|

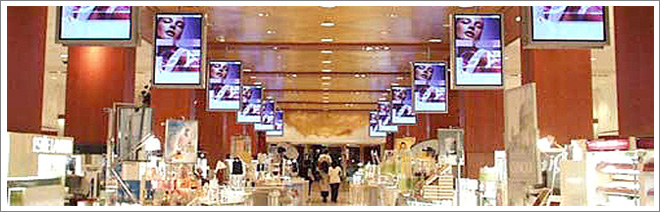

公众多媒体播放系统 / 电子广告看板：
大众运输系统、政府机关、购物中心、百货公司、银行、证券交易所、旅馆、体育馆等，将公共告示系统结合多媒体广告 / LCD广告看板延长 / 电梯LCD广告看板延长 / 数字视讯 / 高画质数字内容 /3D 立体电视，一举数得。透过影音延伸器，主机就可以集中管理，布线容易，突破传统 VGA 只能达到 65~70 公尺之距离限制，达到最佳的经济效益。 |
|
| |
 |
| |
|

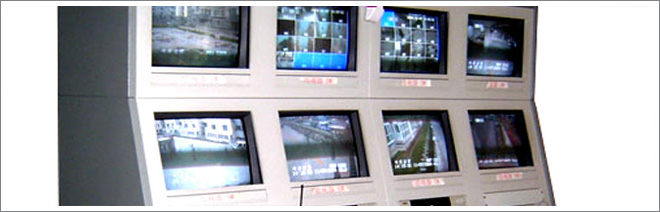

安全监控：
可将远程高画质影音讯号透过 Cat.5 缆线传送到管理中心。 |
|
| |
 |
| |
|

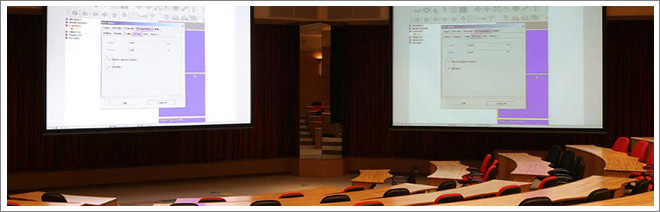

舞台音响视听规划：
让舞台工程、灯光工程、音响工程、广播电视与视听工程的布设更加简洁，距离可以拉的更远，适用于各种型态之多媒体播放。 |
|
| |
 |
| |
|
娱乐场所 & 大型活动：
游乐场、音乐会、展览会、会议中心等。 |
|
| |
 |
| |
|
|
产品连接示意图 |
|
|
| |
|
| |
|
|
产品包装配件 |
|
|
| |
|
| |
|
|
详细规格 |
|
|
| |
型号 |
VAE338-T 影音分配延长器 传送端 |
VAE331-R 影音分配延长器 接收端 |
讯号输入 |
|
1 x HDB-15 公 |
N/A |
音讯 |
1 x Mini Stereo Jack 公 |
讯号输出 |
|
1 x HDB-15 公 |
1 x HDB-15 公 |
|
1 x Mini Stereo Jack 母 |
1 x Mini Stereo Jack 母 |
电源连接口 |
1 x AC Jack 母 |
1 x AC Jack 母 |
传送连结口 |
8 x RJ-45 母 |
1 x RJ-45 母 |
增益调整 |
N/A |
1 x 聚焦旋钮
1 x 明亮旋钮
1 x 单音/立体音切换钮 |
频宽 |
350Mhz - 3dB @ 1200V/us |
150Mhz - 3dB @ 1500V/us |
DDC显示 |
DDC2B(近端显示) |
N/A |
数位音效频率 |
32Khz 24Bits@256fs |
视讯分辨率 |
1920 x 1200 - 75m
1600 x 1200 - 100m
1440 x 900 - 150m
1280 x 1024 - 200m
1024 x 768 - 250 m
800 x 600 - 330m |
最大联机距离 |
330m |
电源 |
DC 5V 2000mA |
DC 5V 2000mA |
外壳 |
金属 |
金属 |
|
|
* 上述产品规格仅供参考, 实际规格以实物为准, 国瑭信息保留修改之权利.
|
|
