4進16出 4K30Hz 混搭訊號矩陣切換器
支援 遙控器 按鍵 RS232 TCP/IP 集中管理
HDM0416K
關於HDM0416K
4進16出 4K30Hz 混搭訊號矩陣切換器, 可任意選擇 VGA+3.5mm/ HDMI/ DVI/ 3GSDI介面輸入或 VGA+3.5mm/ HDMI/ DVI介面輸出.
每種介面內建 4路輸入 或輸出, 支援EDID管理；解析度最高可達 4K@30HZ.
全功能 4進16出 數位影音 4K 機架式混搭介面矩陣切換器.
支援 HDMI 1.4b, 解析度最高可達 4K@30Hz.
支援 HDCP 1.4.
支援 藍光 DVD或其他需要帶 HDCP解碼的設備.
支援EDID自動調整功能，更好適應現場多樣化的顯示裝置，提高相容性,克服不滿屏問題.
介面頻寬 3.4Gbps, 總頻寬 10.2Gbps.
控制方式: 遙控器, RS-232, 面板控制 及TCP/IP 控制.
面板 LCD顯示出操作結果和工作狀態.
支援19"機架尺寸.
1 x 電源線
1 x 遙控器 (內無電池)
1 x 手冊
HDMI介面
解析度達 3840x2160 @30Hz.
DVI介面
解析度達 1920x1200 @60Hz.
VGA+3.5mm介面
解析度達 1920x1200 @60Hz.
3G-SDI介面 (輸入)
解析度達 1080P @60Hz. 支援 SMPTE259M、SMPTE292M、SMPTE424M及ITU標準
| 型號 | HDM0416K |
|---|---|
| 輸入介面 | 任選 VGA+3.5mm/ HDMI/ DVI/ 3GSDI |
| 輸出介面 | 任選 VGA+3.5mm/ HDMI/ DVI |
| 支援解析度 | 3840x2160 @30HZ , 1920x1200 @60HZ ，1920x1080 @60HZ，向下相容 |
| 狀態顯示 | 面板LED |
| 控制方式 | 遙控器 、按鍵 、RS-232 、TCP/IP |
| 協定標準 | 支援HDMI1.4b、支援HDCP1.4、支援EDID管理 |
| 連接線材長度 | 輸入及輸出各可接最長 5米 HDMI線材, 超過此長度建議搭配 PANIO延長器延伸距離 |
| 重量 | 6.8公斤 (機箱重量) |
| 電源供應 | AC 110V-240V 50/60HZ |
| 尺寸 ( WxDxH ) | 483 × 309 × 133mm |

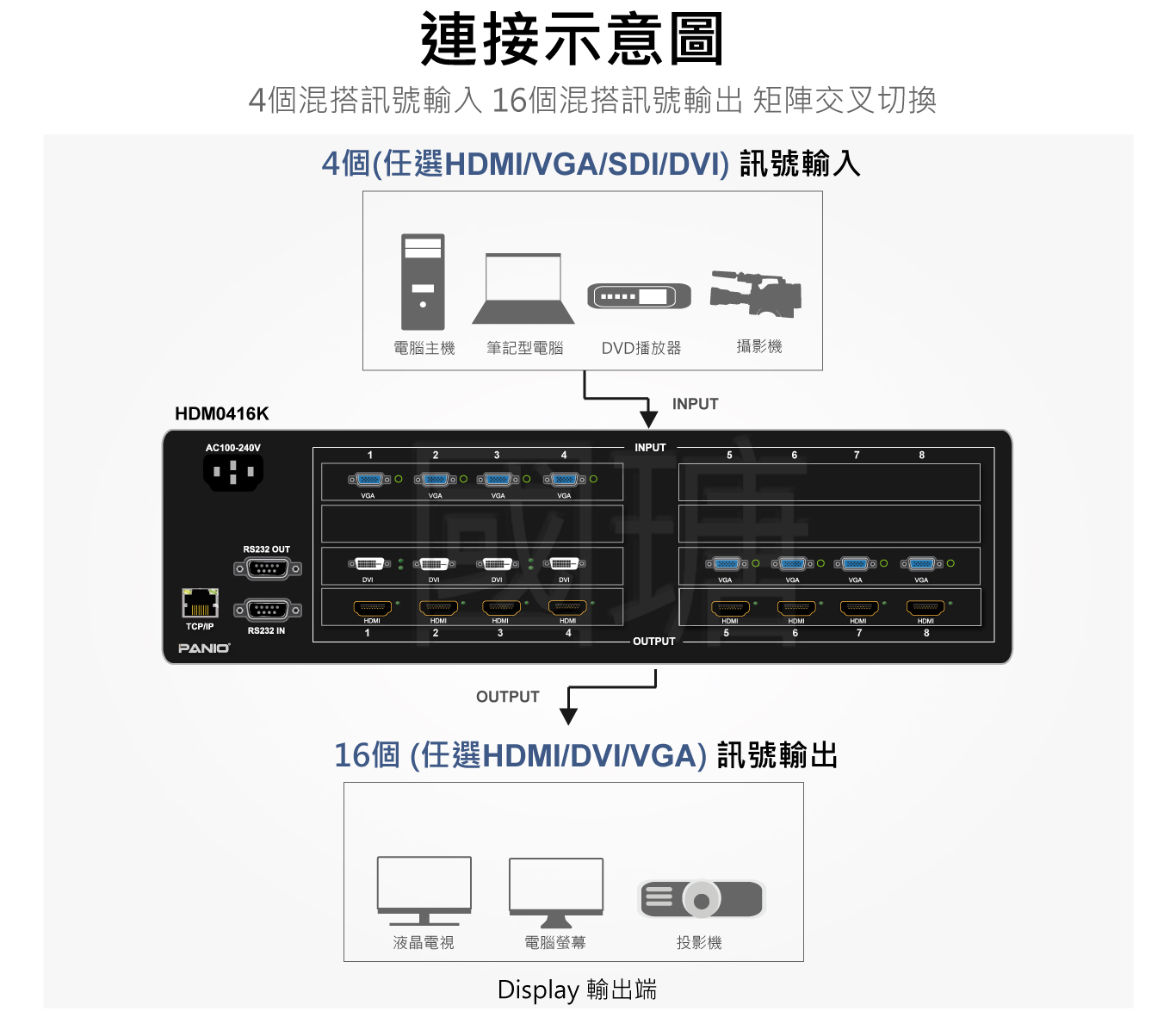

示意圖
