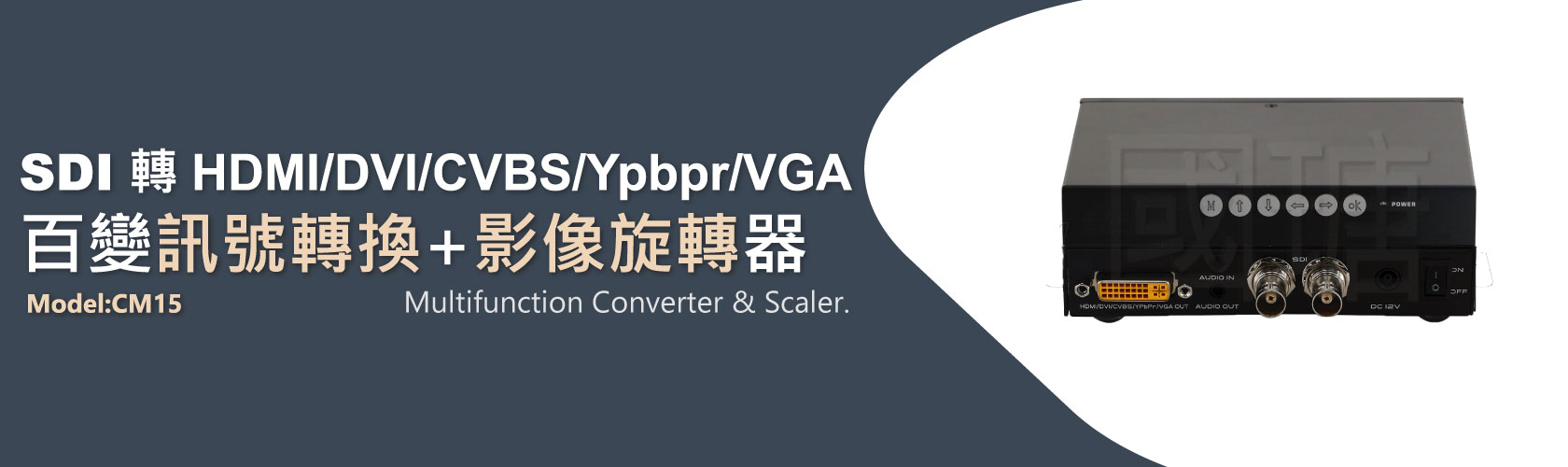

SDI 轉
HDMI、DVI、CVBS、Ypbpr、VGA轉換百變機
支援影像格式調整 180度旋轉鏡像 螢幕縮放 升降頻 聲音獨立..等功能
CM15
關於CM15
[ CM15 ] 可以將 SDI輸入訊號轉換成為 HDMI、DVI、CVBS、Ypbpr、VGA等輸出訊號.
訊號在轉換過程中採用專業的影像處理技術, 無任何衰減和損失，達到完美的訊號的轉換效果.
自動識別輸出的訊號種類, 智慧型轉換和一機多用功能.
輸出採 DVI埠介面轉換, 支援混合音源或分離音源輸出.
透過面板按鍵對影像進行多種細節方面的調節，如影像輸出解析度、螢幕長寬比、螢幕縮放、上下 / 左右 180度鏡像等.
支援 1埠 SD/HD/3G-SDI介面輸入, 及 1埠 SD/HD/3G-SDI介面輸出.
轉換 CVBS，YPBPR，VGA，DVI, HDMI任一種介面輸出（採用DVI-I介面).
支援 3.5mm介面輸入及輸出.
支援 輸出各種介面對應影像格式及各種解析度.
支援 升降頻功能, 輸出解析度可調，支援多種解析度輸出.
支援 26種解析度:640*480; 800*600; 1024*768; 1280*1024; 1366*768; 1440*900; 1600*1200; 1680*1050;
1920*1200; 1080P@50/60; 1080I@50/60; 720P@50/60; 576P@50; 480P@60; 576I@50; 480I@60.支援 影像縮放 -10%至 +10%調節.
支援 影像180度 上下 / 左右 鏡像.
支援 影像長寬比例 16:9 和 4:3 兩種模式.
提供 12種螢幕測試畫面.
輸入 SDI訊號採用自動均衡技術，可以支援遠距離傳輸, 高畫質達100米遠.
提供 DVI轉接介面輸出.
LINE服務專線: @panio (含@)
1 X DC 12V 1.5A變壓器
1 X HDMI 轉 DVI 轉換頭
1 X VGA 轉 DVI 轉換頭
1 X YPBPR 轉 DVI 轉換頭
| 型號 | CM15 |
|---|---|
| HDMI輸出(採用DVI介面) 解析度 |
支援最高解析度達 1920X1200 及 1080P |
| VGA輸出(採用DVI介面) 解析度 |
支援最高解析度達 1920X1200 及 1080P |
| CVBS輸出(採用DVI介面） 解析度 |
支援 NTSC，PAL，電壓1Vp-p，阻抗75Ω |
| YPBPR輸出(採用DVI介面） 解析度 |
支援480p，576p，720p，1080i，1080p，電壓0.7Vp-p，阻抗75Ω |
| DVI輸出(採用DVI介面） 解析度 |
支援最高解析度達 1920X1200 及 1080P |
| SDI輸入輸出(採用BNC介面) 解析度 |
1埠輸入及 1埠輸出, SD: 480i 59.94 "NTSC", 576i 50 "PAL" HD: 720p 24,25,30,50,59.94 and 60 / 1080i 50,59.94, and 60 / 1080p 24,25, and 30 3G: 1080p 50,59.94 and 60. |
| 電源供應 | DC 12V 1.5A電源輸入 |
| 材質 | 金屬 |
| 重量 | 300g |
| 尺寸 ( WxDxH ) | 198mm × 175mm × 27mm |

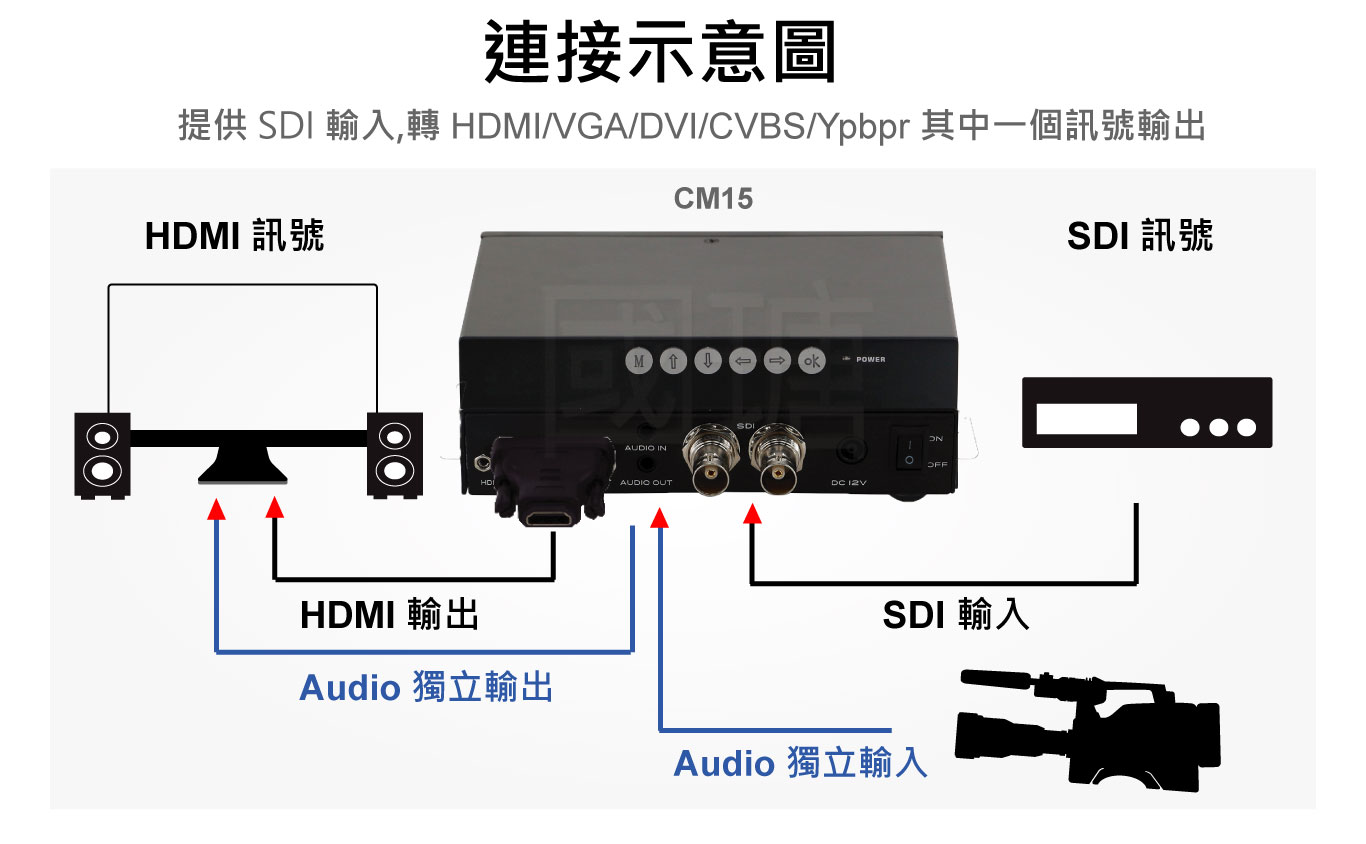

示意圖
