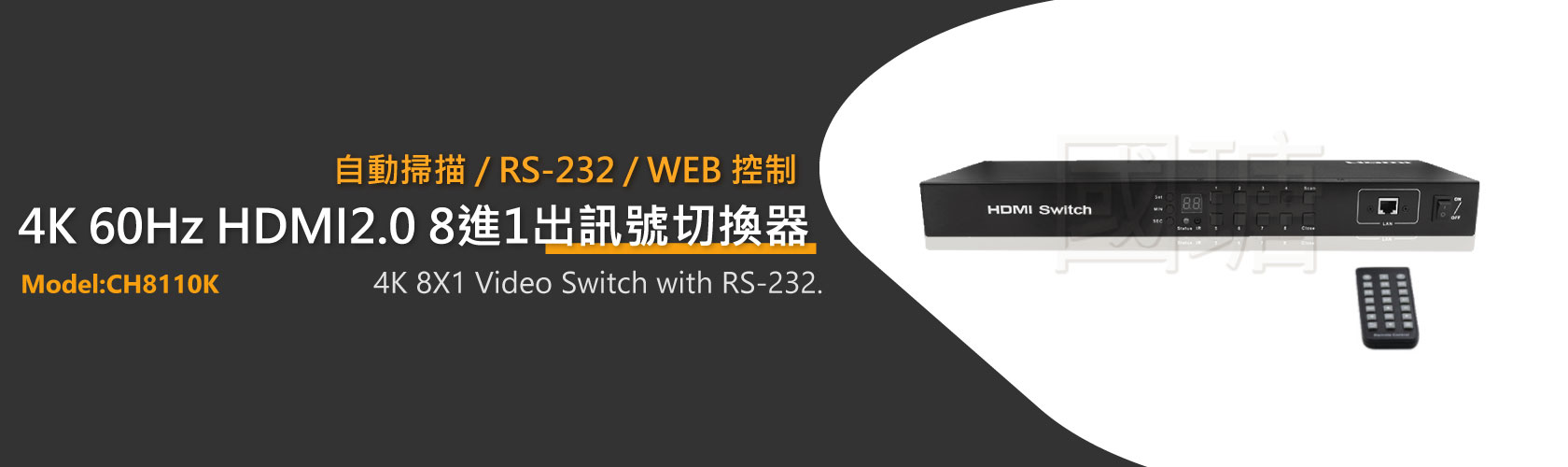

8進 1出 4K 60Hz HDMI切換器
支援 自動掃描功能 / RS-232 / WEB 控制
CH8110K
關於CH8110K
PANIO [ CH8110K ] 可讓8組不同的 4K60Hz HDMI訊號顯示在 1台 4K60Hz HDMI影音顯示設備上.
可使用多種操控方式: 面板按鍵 / 遙控器 / RS-232 / WEB 進行切換.
自動掃描功能, 可調整自動跳台時間.
全功能 8進 1出 數位影音 4K60Hz HDMI切換器，可透過按鍵 RS-232 遙控器 WEB等方式輕鬆切換.
支援 解析度最高可達 3840 X 2160 60Hz.
支援 透過 HDMI轉DVI-D訊號.
內建 EDID自動偵測功能, 使畫面保持等比例輸出.
支援 自動掃描功能 (可調整自動跳台時間).
支援 遙控器 / IP指令 / 按鍵 / RS-232切換.
內建 RS-232 及 RJ-45埠.
支援 熱插拔，隨時將設備與HDMI切換器連接或斷開，無需關閉設備.
可安裝於19吋機架上.
LINE服務專線: @panio (含@)
1 x 12V 2A變壓器
2 x 機架掛耳
1 x 遙控器 (內無附電池)
1 x 3 pin 插頭 (RS232專用)
1 x 操作說明書
一般操作者務必請了解網路設置 或 RS-232設置的專業人員使用.
請先下載 >> 控制軟體.
使用 RS232線材 或 網路線材連接 PC和 HDMI切換器. 開啟切換器電源, 並且在PC上執行 “控制面板軟體” 。
選擇最適合您的控制方式，'Serial control' 用於RS232電纜連接，'Network control'用於UTP網路線連接, 請參考下方圖示.
網路部分: 使用網路線連接 PC的網路埠 及 HDMI切換器的LAN埠，或者將兩者連接到同一區域網路。
將 PC的IP避開 192.168.1.10.
點擊網絡控制部分的 'Connect'按鈕，按鈕將變為 'Connecting...'，請等待幾秒鐘，如果成功, 按鈕旁邊的紅色指示燈將變為綠色. 如果失敗，請檢查是否已連接到PC，切換器是否已打開電源 以及 PC的IP地址設置是否正確。
連接後，按 PC1 / PC2 /.../ PC16按鈕選擇輸入源。
RS-232部分: 選擇連接到 HDMI切換器的 RS-232，然後單擊 'Connect'按鈕，打開 串口埠號碼, 並連接到 HDMI切換器。.
連接後，按 PC1 / PC2 /.../ PC16按鈕選擇輸入源。
Mute buzzer：蜂鳴器靜音，按下按鈕時，HDMI切換器的蜂鳴器不會發出蜂鳴聲。
UNmute buzzer：打開蜂鳴器，按下按鈕時，HDMI開關上的蜂鳴器會發出蜂鳴聲。
Auto input detect off: 自動輸入訊號偵測關閉。
Auto input detect on: 自動輸入訊號偵測開啟, 當新 HDMI輸入源插入 或 打開 HDMI輸入源電源時，將自動選擇連接到此輸入源的輸入埠。
拔下 或 關閉 HDMI輸入源電源時，將切換到最後插入的 輸入端 或 最後打開 HDMI輸入源的電源。LED顯示定時器輸出設置：10秒：10秒鐘無操作後，面板上的LED顯示將關閉, 30秒：30秒鐘無操作後，面板上的LED顯示將關閉. Never：LED顯示將一直亮著.
更改切換器IP: 選擇 'Settings'頁面，修改所需的 IP 和 端口，然後按 'Apply'按鈕更改IP設置. 按 'Query'按鈕查詢是否根據需要更改了IP設置。
圖示
| 型號 | CH8110K |
|---|---|
| 輸入介面 | 8 x HDMI2.0 |
| 輸出介面 | 1 x HDMI2.0 |
| 支援解析度 | 3840 X 2160 60Hz / 4K 60Hz |
| 切換方式 | 1.遙控器切換 2.IP指令 3.按鍵切換 4.RS-232控制 |
| 控制介面 | 1 x IR 1 X RS-232 1 X TCP/IP |
| 協定標轉 | HDMI2.0 HDCP2.2 |
| 自動掃描 | 可調整 5-3600 秒 |
| 頻寬 | 18 Gbps |
| ESD保護 | Human body model - ±8kV (Air-gap discharge) |
| 電源供應 | DC:12V 2A |
| 體積 | 44 X 15 X 4.5 cm |
| 重量 | 1800 g |
示意圖
