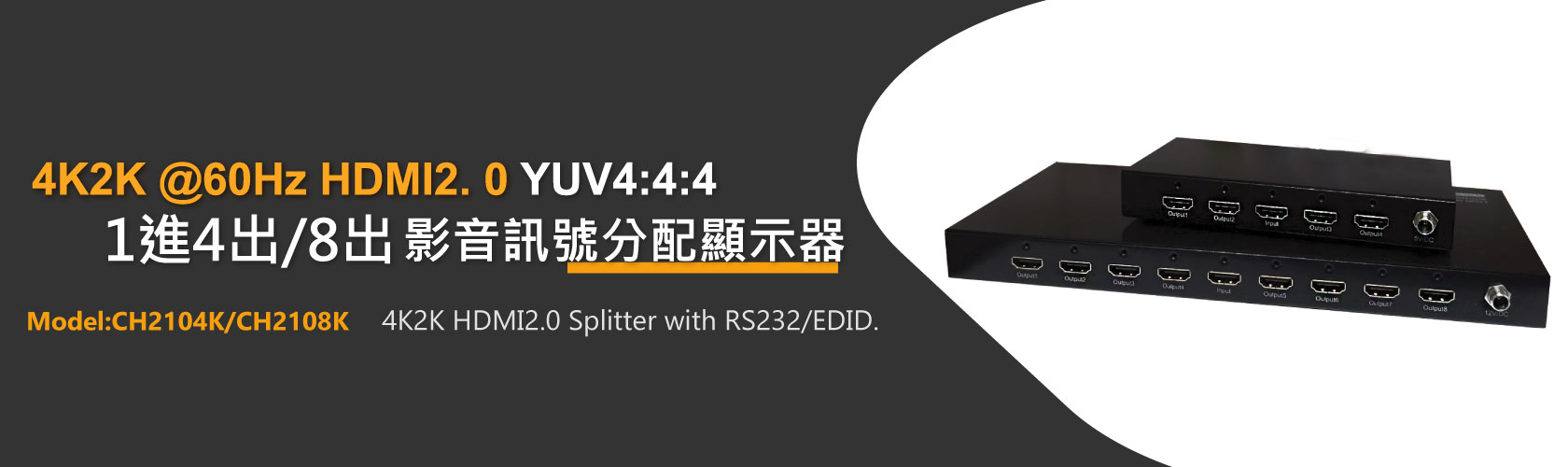

1進 4/ 8出 4K 60hz HDMI分配器
支援 HDMI2.0, YUV4:4:4, 18Gbps, HDR10, RS-232, EDID
CH2104K / CH2108K
關於CH2104K/CH2108K
PANIO [ CH2104K/CH2108K ] 1x 4/8 HDMI2.0分配器, 支援 4K/2K 60Hz YUV4:4:4 HDR10 及 RS-232埠, 內建 15段 EDID(延伸顯示能力識別), 提供 經濟高效的超薄 HDMI2.0分配解決方案。
1埠 HDMI2.0訊號源輸入, 4/8埠 HDMI2.0超高畫質 4K 60Hz訊號源輸出.
支援 HDMI2.0, HDCP2.2, 解析度最高可達 4K/2K 60Hz YUV4:4:4 3D.
支援 高頻寬 18Gbps.
支援 HDR10：更好更逼真的影像亮度等級範圍.
支援 HDMI2.0, HDCP2.2.
3D Ready：能夠傳遞 3D立體訊號格式.
提供 15個手動 EDID自動辨識功能.
無損壓縮數位音頻：Dolby TrueHD，Dolby Digital Plus, DTS-HD Master Audio 和 Dolby Atmos.
提供 連接不同解析度螢幕時, 會自動降頻, 不會造成低解析度螢幕無法顯示現象.
注意事項1.- 請使用正規 HDMI2.0線材.
注意事項2.- 因第一次會自動識別螢幕解析度, 會造成螢幕閃爍, 請重啟分配器電源.
注意事項3.- 4K 60Hz螢幕會持續閃爍時, 代表線材非 HDMI2.0規格.
1 x 5V 2A變壓器 (CH2104K)
1 x 12V 2A變壓器 (CH2108K)
1 x 操作說明書
| 型號 | CH2104K / CH2108K |
|---|---|
| 輸入端介面 | 1 x HDMI 輸入 |
| 輸出端介面 | 4 / 8 x HDMI 輸出 |
| 支援解析度 | 1920X1080 @60Hz / 1920X1080 3D @24Hz / 1080P @120Hz / 4K2K @30Hz / 4K2K @60Hz(4:2:0) / 4K2K @60Hz(4:4:4) |
| 頻寬 | 18 Gbps |
| 協定標準 | 支援HDMI2.0、HDCP2.2 |
| 連接線材長度 | 輸入 及 輸出各可接最長 5米HDMI2.0線材 |
| 電源供應 | AC 110V-2640V 50/60HZ DC:5V 2A (CH2104K), AC 110V-2640V 50/60HZ DC:12V 2A (CH2108K) |
示意圖
