8進 16出 專業級電視牆影像處理器

支援拼接、分割、疊層、拖拉

HW81600

簡介

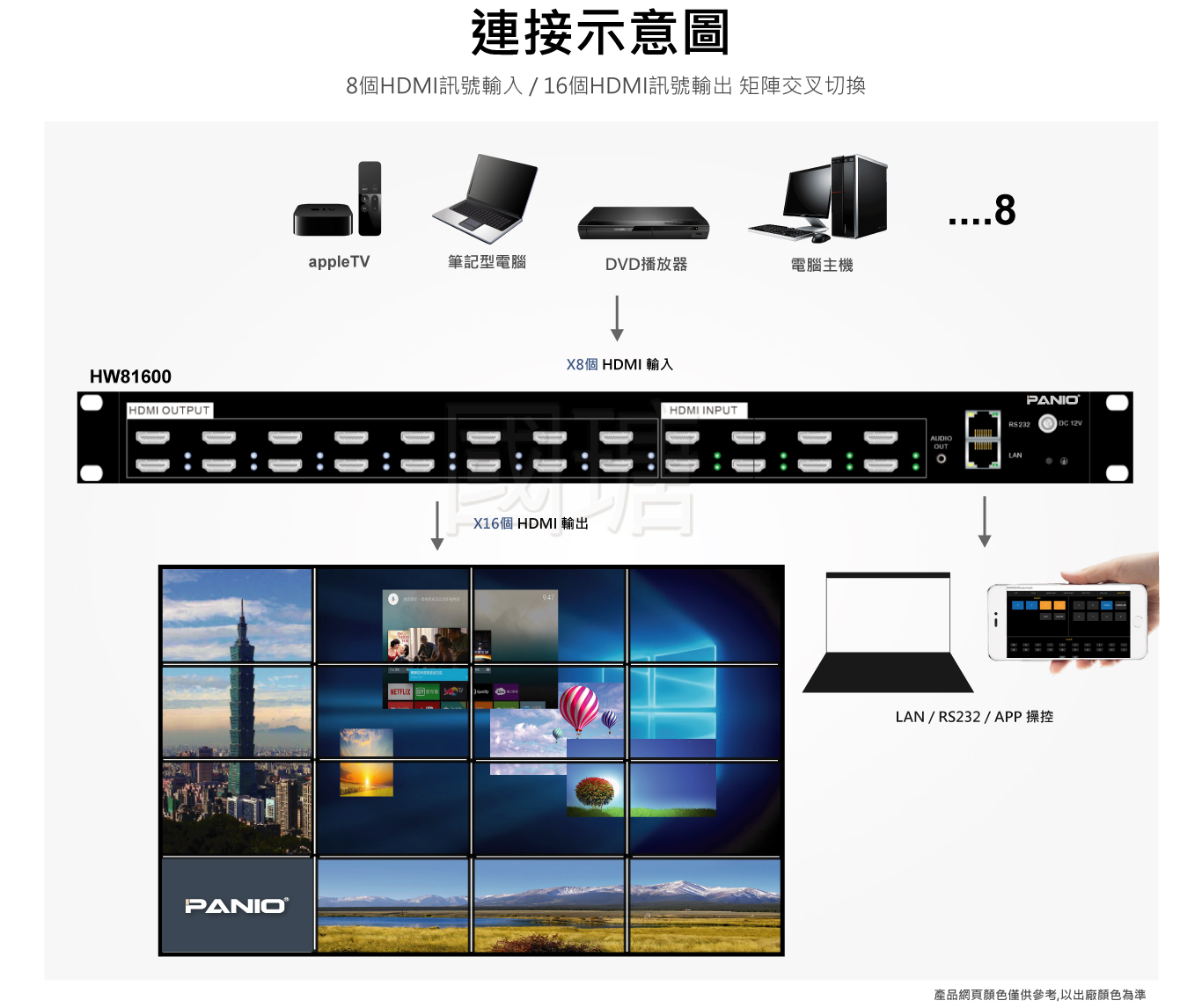

HW81600是一款高性能、多功能的影像處理器,專為專業視聽應用而設計。它提供 8個 HDMI輸入和 16 個 HDMI輸出,支援高達 1080P 60Hz的解析度,能夠創建靈活多變的視訊牆配置。HW81600具備先進的影像處理能力,包括子母畫面、跨螢幕顯示、背景圖像和跑馬燈文字,適用於各種需要複雜視訊顯示的環境。

8進16出專業級電視牆影像處理器:拼接、分割、疊層、拖拉,打造無限視覺創意
詳細說明
  • 支援 8路 HDMI輸入與 16路 HDMI輸出,最高解析度達 1080P 60Hz。
  • 每個螢幕可同時顯示最多 9個獨立視窗,實現靈活多畫面呈現,提升資訊監控與視覺管理效率。
  • 可靈活構建直式或橫式多組電視牆,適應各種顯示尺寸與比例需求,打造最佳視覺呈現效果。
  • 具備先進影像處理技術,支援多組電視牆設定、小視窗、子母畫面、跨螢幕顯示、自由拖移與縮放,靈活適應各種複雜視訊顯示需求。
  • 可透過 PC控制軟體進行進階設定和管理。
  • 內建 Web GUI控制介面,支援場景快速儲存與調用,操作便利。
  • 提供 3.5mm音訊解嵌,方便連接外部音響設備。
  • 支援背景圖片和跑馬燈文字功能,增強顯示效果。

規格

型號 HW81600
輸入介面 8 x HDMI ( Type A Female )
輸出介面 16 x HDMI ( Type A Female ), 1 x 3.5mm
支援解析度 輸入: 720p, 1080p 30/50/60Hz 輸出: 1080p 60Hz
HDMI像素頻寬 340MHz,全數位訊號處理
HDMI頻寬 總頻寬 10.2Gbps
音訊格式 44.1KHz、48KHz、96KHz、176KHz、192KHz
HDMI連接線材長度限制 輸入與輸出端各支援最長 5米 HDMI線材。若需更長距離傳輸,建議搭配 HDMI延長器,確保訊號穩定與高品質畫面呈現。
控制介面 1 x RJ-45, 1 x RS-232
控制方式 支援軟體設定、Web GUI、RS-232指令及 APP操控
電源供應 AC 110V-240V 50/60HZ DC:12V 5A
功率 25W(最大)
尺寸 ( WxDxH ) 482 x 255 x 55mm

貼心叮嚀

  • 請使用符合認證的線材進行訊號連接。
  • 不建議使用未經原廠認證的串接、切換、分配或轉換設備,以免影響訊號穩定性。
  • 為確保設備運行穩定,請使用原廠電源線。
  • 如需搭配其他設備,請事先告知,以避免相容性問題。

包裝內容物

  • 1 X HW81600
  • 1 X 12V/5A 變壓器
  • 1 X 說明書
