4K 60Hz 8進 16出訊號矩陣切換 + 延長一體機

支援 RS232, IR, TCP/IP

HD8820K

產品 / HDMI 2.0 4K 60Hz專區

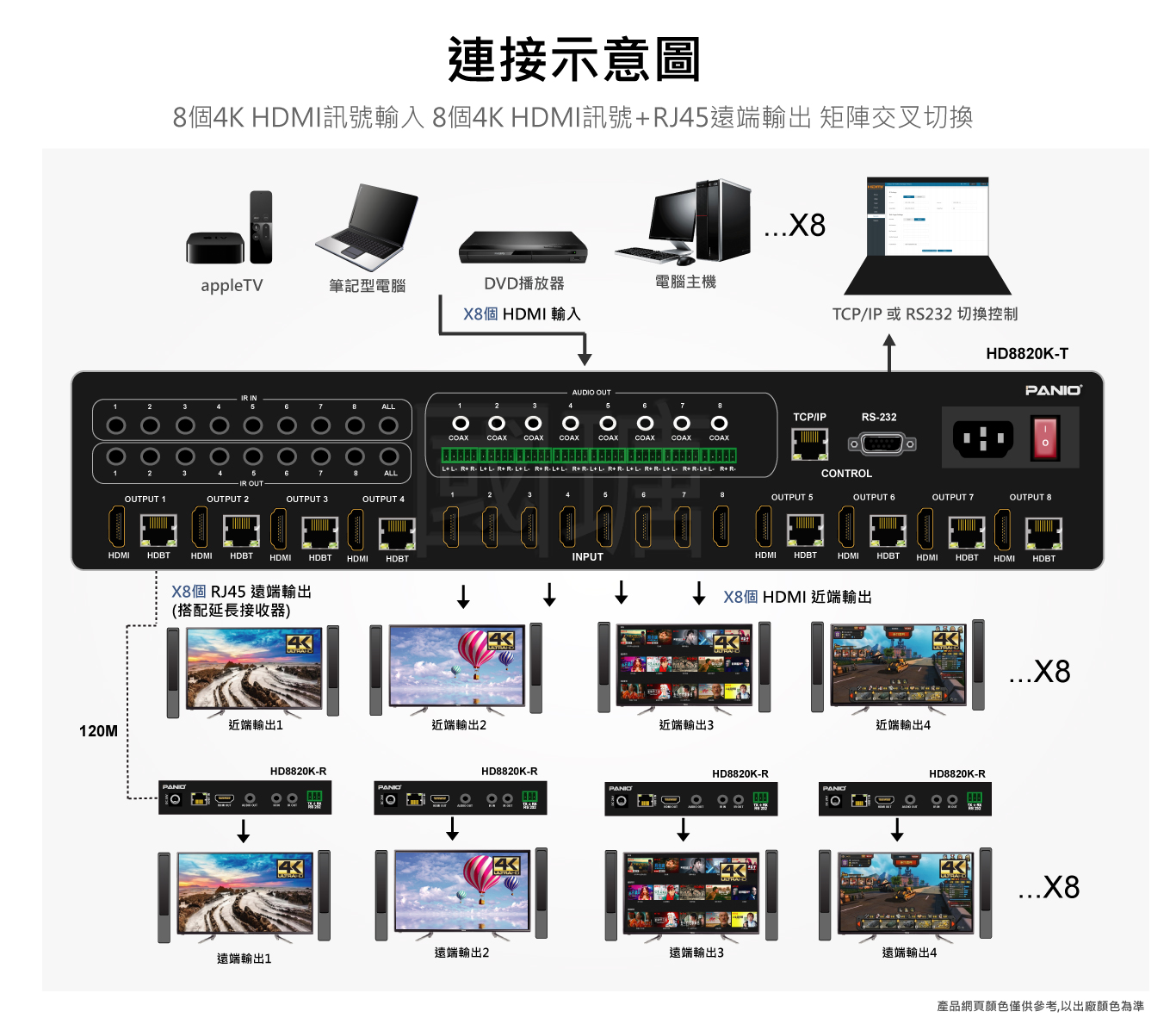

一機兩用

矩陣切換 + 遠距傳輸訊號, 8進 8出矩陣切換, 可達到 8路近端及 8路遠端播放.

遠距顯示

1080P @60Hz下傳輸 150公尺，4K @60Hz下傳輸 120公尺.

網路線材傳輸

影音訊號採用 HDBaseT技術利用網路線材傳輸，遠距無壓縮播放影片.

聲音分離輸出

內建 COAX同軸+ L/R介面音訊獨立輸出埠.

4K 60Hz解析度

支援 3840 × 2160 60Hz解析度, YUV4:4:4, 18G, HDR10+, HLG及 Dolby vision.

POC供電

可由單邊供電, 遠端無須接電源, 可應用於複雜無法供電環境.

CEC功能

提供 HDMI CEC功能, 控制以 HDMI連結的各項裝置.

減少訊號衰減

矩陣切換 延長一體化, 減少搭配延伸設備如 傳送端 變壓器 線材..等, 避免訊號衰減 不相容的問題.

詳細說明
  • 支援 8 x HDMI輸入.
  • 支援 8 x HDMI近端輸出.
  • 支援 8 x RJ-45網路口遠端輸出.
  • 4K影音訊號透過網路線遠距傳送至接收端輸出 HDMI訊號. (HD8820K-R)
  • 接收端輸出 HDMI/ 雙向 IR/ RS-232/ 3.5mm音源訊號.
  • 支援 4K @60Hz解析度, 及 YUV4:4:4、18G，HDR10+, HLG, Dolby vision.
  • 支援 HDMI2.0b, HDCP 2.2 / 1.4.
  • 在 1080P解析度下訊號傳輸長達 150公尺.
  • 在 4K解析度下訊號傳輸長達 120公尺.
  • 每個輸出端支援 4K降頻至 1080P, 解決一般 4K與 1080P同步顯示時 1080P無法顯示問題.
  • 內建 COAX同軸+ L/R介面音訊獨立輸出埠.
  • 內建 21種 EDID設定，2種用戶自定義 EDID模式和 8種複製EDID模式.
  • 支援雙向紅外遙控.
  • 支援 HDR, HDR10, HDR10+, Dolby Vision和 HLG等格式.
  • 支援 HDMI CEC功能 (消費者電子控制).
  • 支援 POC單邊供電.

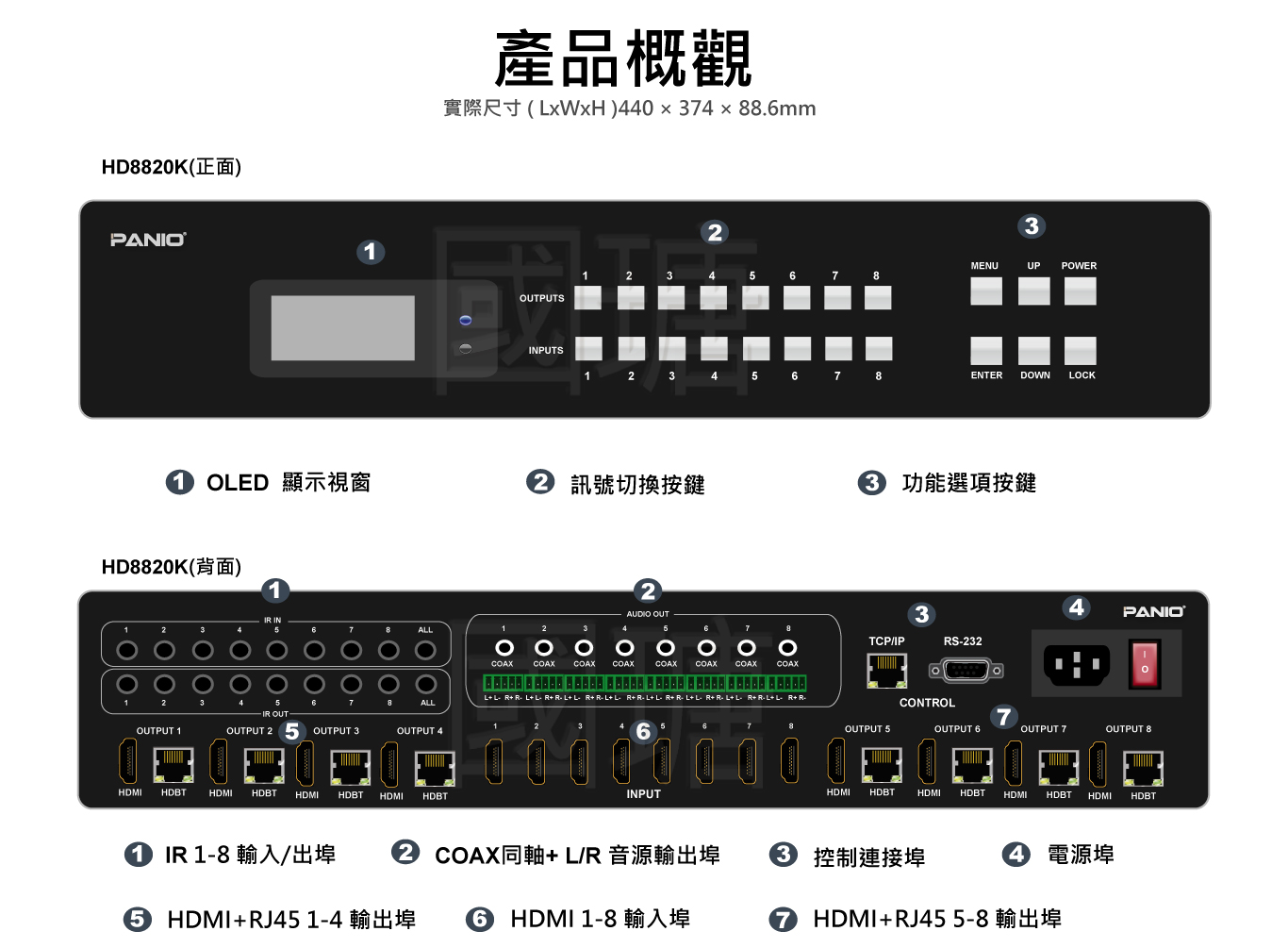

  • 1U機架安裝設計，前面板採用高規 OLED顯示螢幕.
  • 控制方式: 按鍵, 遙控器, RS-232, 和 Web GUI.

規格

型號 HD8820K
輸入介面 8 x HDMI輸入, 8 x IR輸入, 1 x RS-232輸入, 1 x RS-232輸入, 1 x TCP/IP(RJ-45
輸出介面 8 x HDMI輸出, 8 x HDBT RJ-45(輸出到接收端: HD8820KR), 8 x COAX輸出, 8 x L/R(5-pin Phoenix connector)輸出, 8 x IR輸出
接收端介面 1 x HDMI輸出, 1 x HDBT RJ-45輸入, 1 x 3.5mm音訊輸出, 1 x IR輸出, 1 x IR輸入, 1 x RS-232 [3-pin Phoenix connector]
協定標準 HDMI 2.0b, HDCP 2.2/ 1.x
控制方式 按鍵, 遙控器, RS-232, 和 Web GUI.
HDMI音訊格式 LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus(DD+), DTS-ES, DTS HD Master, DTS HD-HRA, DTS-X
Coaxial音訊格式 PCM 2.0, Dolby Digital / Plus, DTS 2.0/5.1
L/R音訊格式 PCM 2.0
HDR格式 HDR10, HDR10+, Dolby Vision, HLG
支援解析度 4K@ 60hz, YUV4:4:4
傳輸距離 1080P @60Hz下傳輸 150公尺，4K下傳輸 120公尺
音訊格式 DTS-HD / Dolby-trueHD / LPCM7.1 / DTS/Dolby-AC3 / DSD
色彩空間 RGB 4:4:4, YCbCr 4:4:4/ 4:2:2/ 4:2:0
色深 8-bit, 10-bit, 12-bit (1080p 60Hz)
8-bit (4K2K@60Hz YUV4:4:4)
8-bit，10-bit,12-bit (4K2K@60Hz YCbCr 4:2:2/4:2:0）
頻寬 18Gbps
ESD保護 Human body model—±8kV (Air-gap discharge) & ±4kV (Contact discharge)
連接線材長度 可接最長 5米 28AWG HDMI2.0線材, 超過此長度建議搭配延長器延伸距離
電源供應 AC 100~240V 50/60Hz
尺寸 矩陣切換器 440 × 374 × 88.6mm ( LxWxH ), 接收端 140 × 65 × 18mm ( LxWxH )
重量 矩陣切換器 6.54Kg, 接收端 155g

貼心叮嚀

  • 請用合格認證 HDMI2.0線材連接訊號.
  • 不建議串接擷取卡 切換 分配 轉換器..未經原廠認證等設備.
  • 為維持品質穩定度, 請使用原廠認證變壓器.
  • 如須搭配其他設備使用, 請務必告知以免造成不相容問題.
  • 請使用 Cat6規格網路線 (8芯接滿).
  • HDBT RJ-45埠, 不能串接網路交換器使用.
  • 基於運送安全考量，遙控器均不提供電池.

包裝內容物

  • 1 X HD8820K 矩陣式切換器
  • 8 X HD8820K-R 接收端
  • 1 X 電源線
  • 1 X 遙控器 (內無電池)
  • 1 X 說明書
  • 18 X 機架配件
