模組化機箱式 4K HDBaseT延長器

支援 POC單邊供電/ RS-232/ EDID/ 雙電源

GMS05

產品 / 影音訊號切換 分配 延長 一體機

靈活模組化機箱設計

2U機箱高度, 最多可彈性擴充至 14個傳輸端.

支援 POC

支援 POC單邊供電, 由傳送端供電給接收端.

雙電源

支援 2xAC電源輸入.

整齊美觀

傳送端一體式設計, 遠近端全沒有使用變壓器.

模組化機箱式 4K HDBaseT延長器
詳細說明

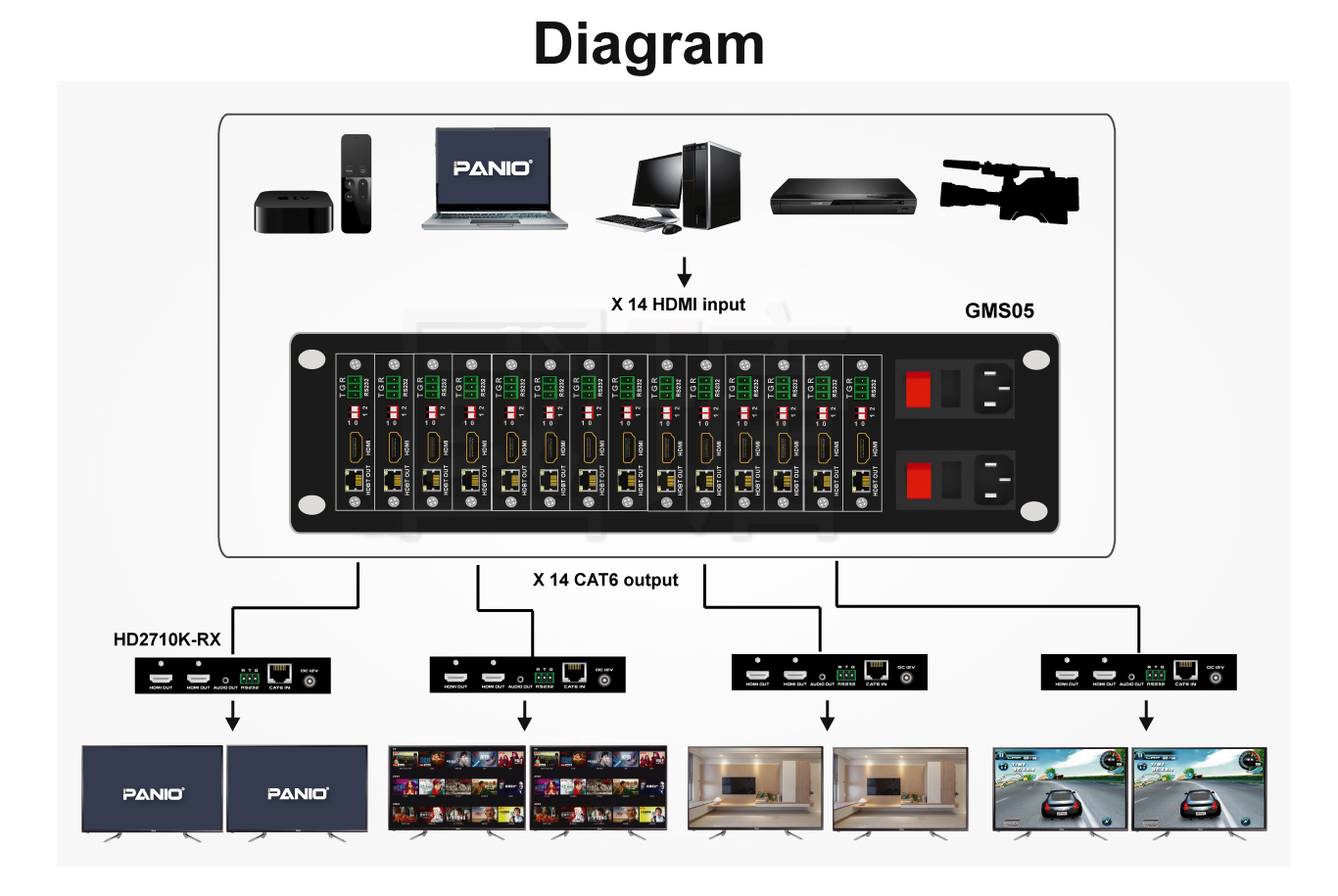

  • 4K HDBaseT延長器傳送端集中安裝在模組 2U機箱內.
  • GMS05_A：使用 Cat6網線在 1080P解析度下傳輸距離為 100公尺, 4K 30Hz下傳輸距離為 70公尺.
  • GMS05_B：使用 Cat6網線在 1080P解析度下傳輸距離為 70公尺, 4K 30Hz下傳輸距離為 35公尺.
  • HD2710K-R 為接收端.
  • 機箱最多可安裝 14片以內傳輸卡.
  • 雙電源供電.
  • 支援傳送端 POC供給接收端電源(必要時接收端也可接 12V電源).
  • 支援 RS-232和 EDID管理.
  • 支援 HDMI1.4b/ HDCP1.4.
  • 硬體設計, 隨插即用, 無需安裝額外軟體.

規格

型號 GMS05
發射端介面 1 x HDMI輸入, 1 x HDBT (RJ45)輸出, 1 x RS-232
接收端介面 與 HD2710K接收端配合使用
機箱插卡容量 1-14路插卡
解析度 4K 30Hz, 1080P 60Hz
傳輸距離（GMS05_A) 1080P下可達 100公尺, 4K 30Hz下可達 70公尺.
傳輸距離（GMS05_B) 1080P下可達 70公尺, 4K 30Hz下可達 35公尺.
功耗 150W (插滿卡)
電源供應 AC 110~230V（POC供電）
重量 2.5Kg
尺寸 482 x 240 x 94mm ( LxWxH )

貼心叮嚀

  • 請用合格認證 HDMI線材連接訊號.
  • 不建議串接 切換 分配 轉換器..未經原廠認證等設備.
  • 如須搭配其他設備使用, 請務必告知以免造成不相容問題.
  • 輸出 HDMI線+輸入 HDMI線不能超過 10米, 超過此長度建議搭配光纖 HDMI線使用.

包裝內容物

  • 1 X GMS05
  • 2 X 電源線
  • 1 X 說明書
