4K 8x8矩陣式拼接電視牆控制器

支援訊號自動偵測 後進訊號優先播出 快速切功能

CH8810K

產品 / 拼接/堆疊/分割畫面處理器

二合一影音訊號處理器

電視牆拼接器 + 矩陣切換器.

快速切

當切換訊號源時, 無黑屏 0秒快速顯示功能.

避開無輸入訊號

智慧型跳開無訊號的輸入埠, 減少黑屏等待時間. 2-8路任ㄧ輸入源斷訊自動跳至第1路訊號, 當第1路輸入源斷訊自動跳至下一路訊號源.

後進訊號優先播出

自動偵測訊號功能, 強制顯示最後輸入訊號; 適合應用於會議室簡報.

超高解析度

輸入及輸出最高支援 4K 30Hz解析度.

電視牆+單畫面同步

例如: 2X2拼接畫面與 4台單獨畫面螢幕同步顯示.

繁體中文介面

內建繁體中文 WEB GUI操作介面.

聲音分離輸出

輸出 3.5mm音訊, 可外接喇叭.

外接聲音輸入

外接 3.5mm音訊輸入, 可與無聲影像加載輸出影音 HDMI訊號.

修邊功能

手動邊框間距調整技術,解決畫面間距過大問題.

16個場景快捷鍵

透過遙控器 前面板按鍵 WEB GUI及 RS-232指令儲存或快捷呼叫場景.

4K 8X8矩陣切換器, 內建8螢幕拼接電視牆
4K 8X8矩陣切換器, 內建8螢幕拼接電視牆
4K 8X8矩陣切換器, 內建8螢幕拼接電視牆
4K 8X8矩陣切換器, 內建8螢幕拼接電視牆
詳細說明
  • 拼接模式支援 8台螢幕電視牆拼接. (直立式拼接需透過電腦或旋轉器處理)

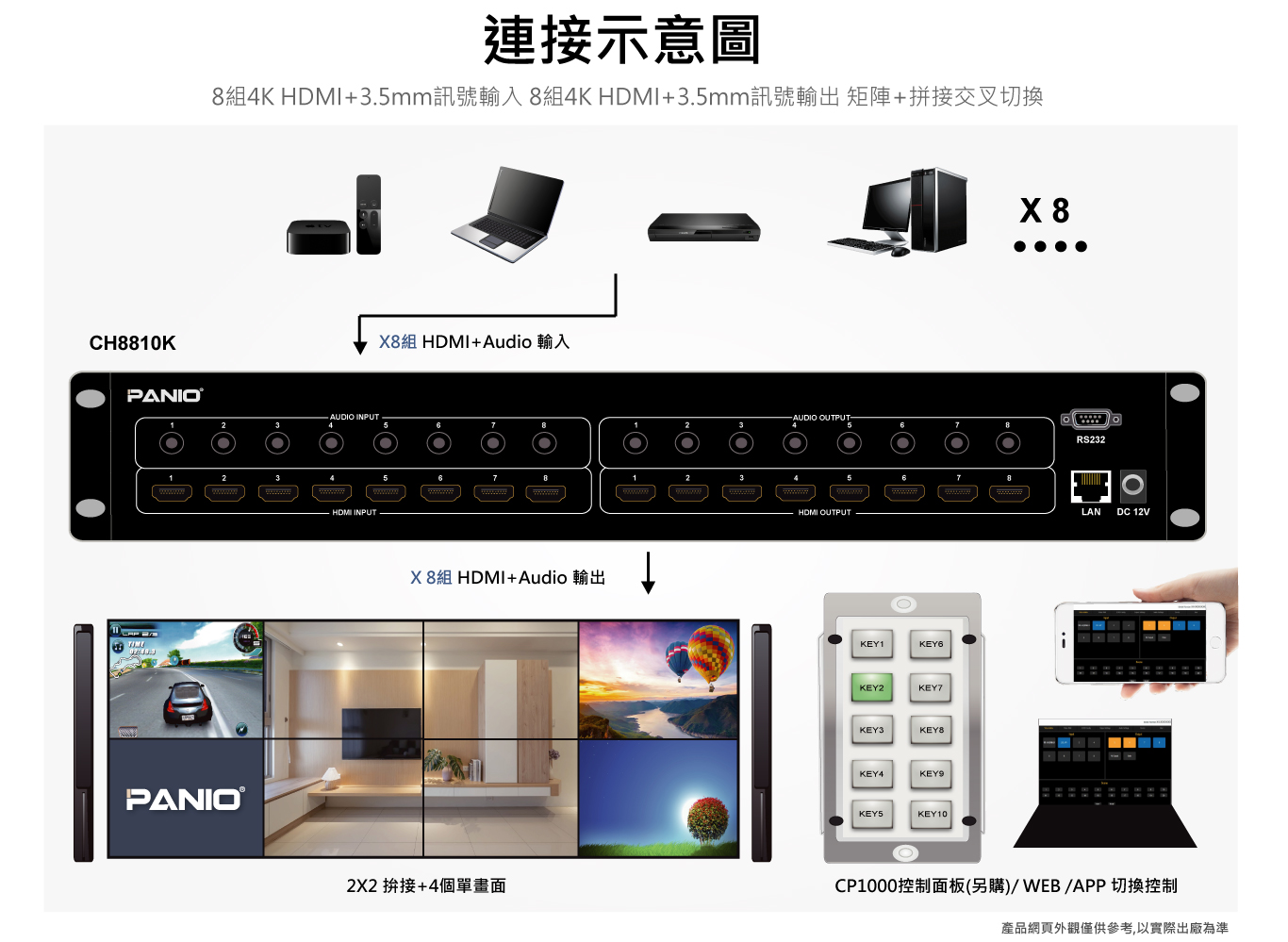

  • 矩陣切換模式支援 8組 HDMI+Audio輸入.
  • 輸入及輸出支援最高解析度 4K 30HZ, 向下相容.
  • 支援 HDMI1.4b, HDCP1.4.
  • 支援 0秒切換, 切換過程無黑屏困擾, 無延遲即時切換, 切換效果更加流暢.
  • 支援拼接 + 單台畫面同步顯示.
  • 支援 EDID處理技術, 解決顯示端不滿屏 閃爍 不顯示等惱人問題.
  • 支援 聲音加載輸入及聲音分離獨立輸出.
  • 繁體中文 WEB GUI.
  • 控制方式: APP, 遙控器, WEB GUI, RS-232, 前面板按鍵.
  • 可選購遠端控制按鍵操作-CP1000, 只要有區域網路或 RS-232介面皆可使用; 簡化複雜指令為單一按鍵, 使用者可輕鬆快速上手.

規格

型號 CH8810K

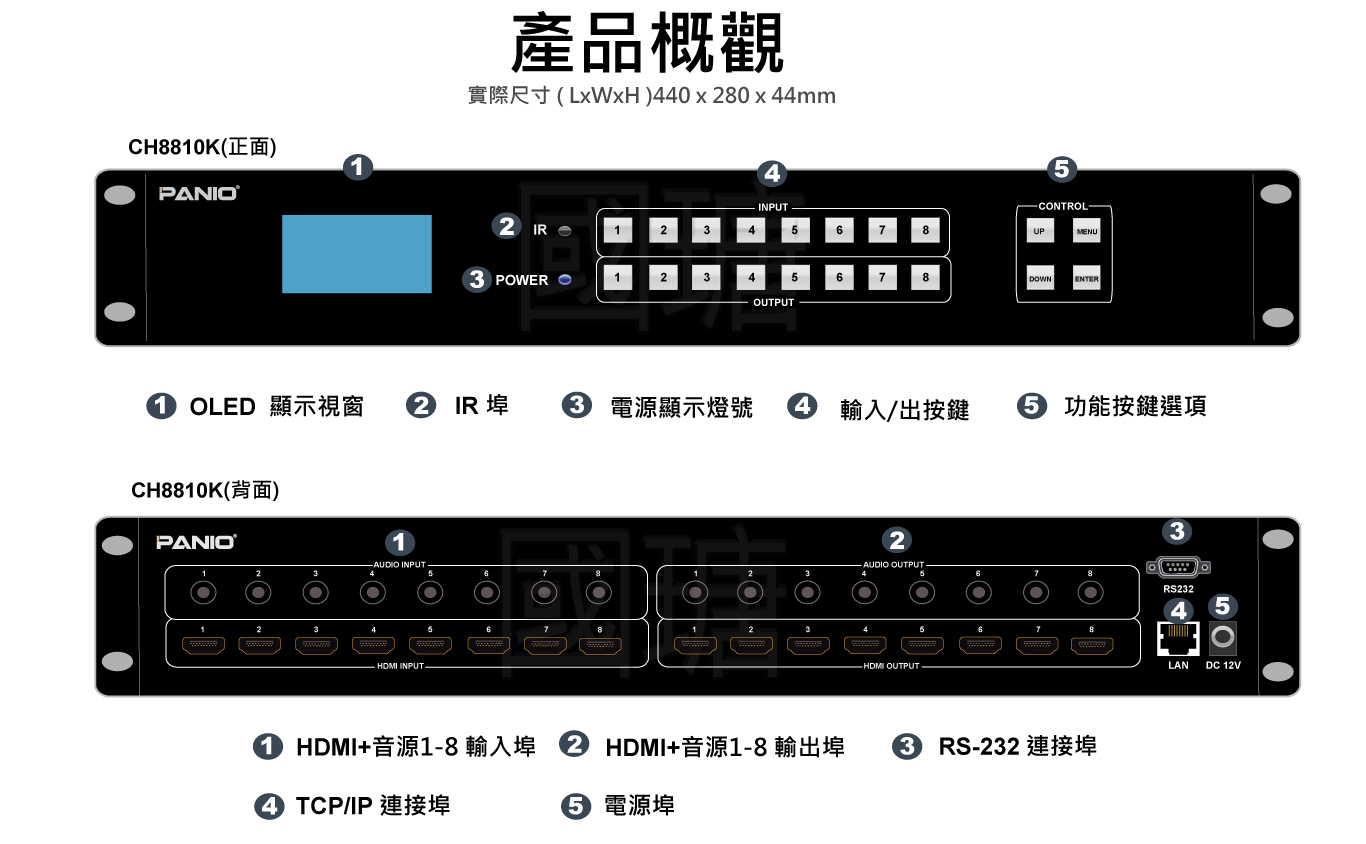

輸入介面 8 x HDMI, 8 x 3.5mm
輸出介面 8 x HDMI, 8 x 3.5mm
輸入解析度 支援最高 3840 x 2160 30Hz向下相容.
拼接輸出解析度 4K 30Hz\ 1080P\ 720P\ 1366 x 768 60Hz
色深 8 10 12bit
色彩空間 YCbCr, RGB
控制方法 APP, 遙控器, WEB GUI, RS-232, 按鍵
連接線材長度 可接最長 5米 28AWG HDMI2.0線材, 輸出+輸入不能超過10米, 超過此長度建議搭配延長器延伸距離.
電源供應 DC 24V / 2A
尺寸 440 x 280 x 44mm (長x寬x高)
重量 3.1Kg

貼心叮嚀

  • 請用合格認證 4K線材連接訊號.
  • 不建議串接 切換 分配 轉換器..未經原廠認證等設備.
  • 為維持品質穩定度, 請使用原廠變壓器.
  • 基於運送安全考量，遙控器均不提供電池.
  • 如須搭配其他設備使用, 請務必告知以免造成不相容問題.
  • HDMI線材輸出+輸入總長不能超過 10米, 超過此長度建議搭配光纖 HDMI線延伸距離.

包裝內容物

  • 1 X CH8810K
  • 1 X 遙控器 (內無電池)
  • 1 X 24V 2A 變壓器
  • 1 X 機架配件
  • 1 X 說明書
