1進 4出 HDMI影音訊號同步分配 + 延長器一體機

支援 2路近端 + 2路遠端輸出, 延伸 50米遠距離

CH502

產品 / 影音訊號切換 分配 延長 一體機

網路線材傳輸

透過一條 Cat5e/6 (8芯)網路線傳輸，最遠可傳送 50公尺距離, 解析度達 1080P及支援 3D.

一機兩用

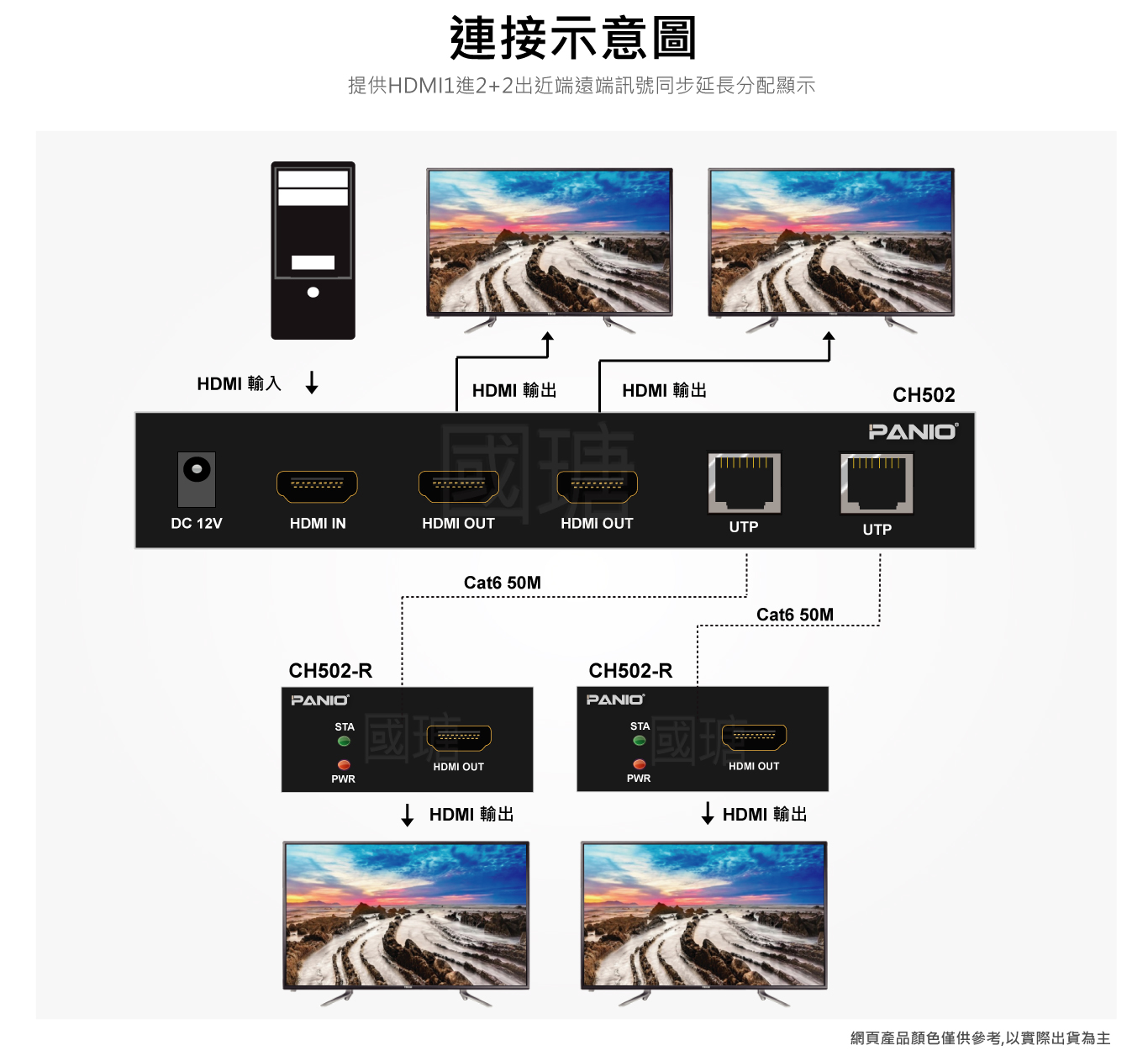

同步顯示 + 遠距傳輸訊號, 1進 2出近端播放 + 2路長距離播放.

減少訊號衰減

同步分配 延長一體化, 減少搭配延伸設備如 傳送端 變壓器 線材..等, 避免訊號衰減 不相容的問題.

EDID功能

支援 EDID自動偵測功能, 解決畫面尺寸無法全屏問題.

POC供電

可由單邊供電, 遠端無須接電源, 可應用於複雜無法供電環境.

1進4出 HDMI同步分配延長器 | 台灣PANIO
詳細說明
  • 支援 1 x HDMI輸入.
  • 支援 2 x HDMI近端輸出.
  • 支援 2 x RJ-45網路口遠端輸出.
  • 透過網路線將 HDMI訊號延長 50公尺遠距離. (透過 8芯網路線傳輸訊號到接收端 CH502-R)
  • 支援解析度 1080P @60Hz.
  • 支援 EDID功能.
  • 純硬體的設計，隨插即用，無需安裝額外的軟體.
  • 內建 ESD靜電保護電路，全方位保護一體機設備安全.
1進4出 HDMI同步分配延長器 | 台灣PANIO

規格

型號 CH502
傳送端介面 1 x HDMI輸入, 2 x HDMI輸出, 2 x RJ45傳送
接收端介面 1 x HDMI輸出, 1 x RJ45接收
傳輸用線材 Cat5e or cat6 cable/ 24AWG/ Solid
傳輸距離 使用 Cat6線材傳輸距離約 50米, Cat5e線材傳輸距離約 40米
支援解析度 最高可達 1920 x 1080 60Hz
協定標準 支援 HDMI1.3 HDCP1.2
連接線長度 輸入及輸出各可接最長 5米 HDMI線材
電源供應 DC 12V 1A 傳送端供電

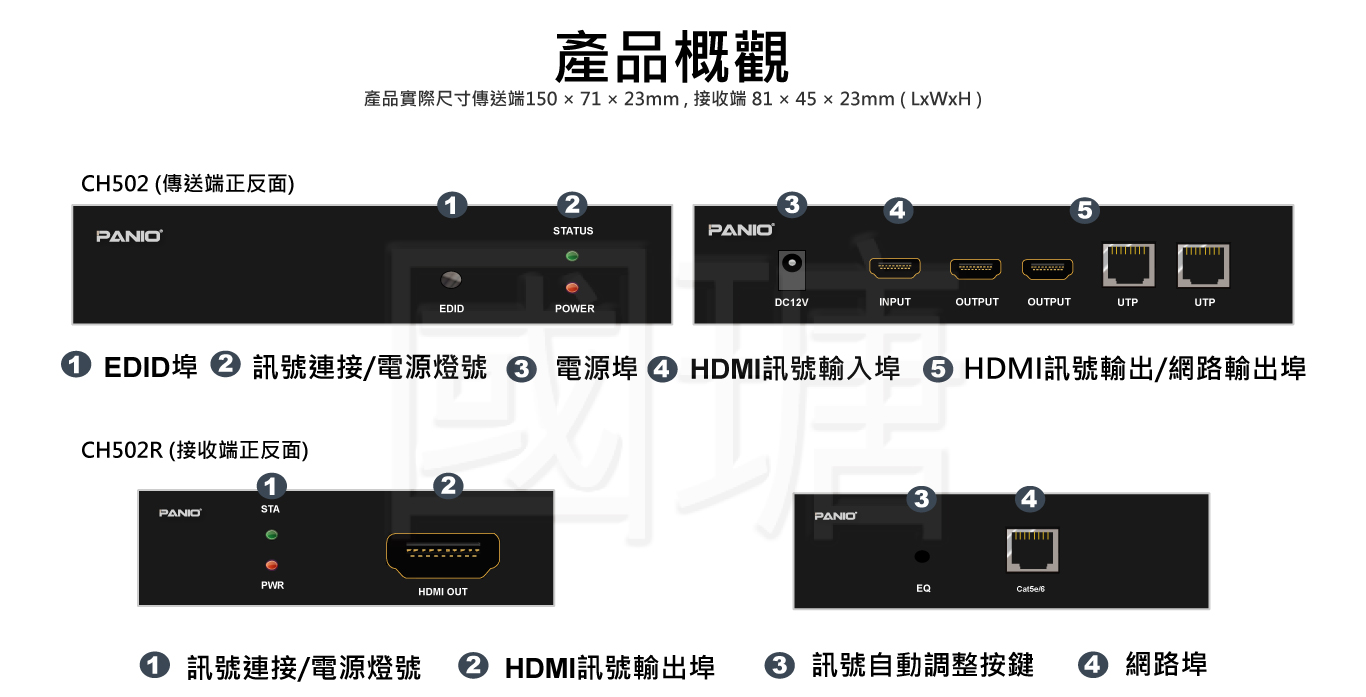

尺寸 傳送端 150 × 71 × 23mm ( LxWxH ), 接收端 81 × 45 × 23mm ( LxWxH )

貼心叮嚀

  • 需使用 8芯滿芯線傳輸訊號, 線材品質會影響延伸長度.
  • 不建議串接 切換 分配 轉換器..未經原廠認證等設備.
  • 為維持品質穩定度, 請使用原廠認證變壓器.
  • 切勿與網路交換器串接使用, 會造成本機與交換器燒毀風險.

包裝內容物

  • 1 X CH502 傳送端
  • 2 X CH502 接收端
  • 1 X DC 12V 1A 變壓器
  • 1 X 說明書
