商用 4進4出 HDMI矩陣切換+電視牆拼接控制器

智慧訊號偵測，後進訊號優先播出，快速切換零延遲

CH4412

產品 / 拼接/堆疊/分割畫面處理器

多功能影音訊號處理器

電視牆拼接器 + 矩陣切換器，打造震撼視覺盛宴

快速切

無黑屏 0秒快速顯示，告別黑畫面，即時享受精彩畫面

避開無輸入訊號

2-4路任一輸入源斷訊自動跳至第 1路訊號，當第 1路輸入源斷訊自動跳至下一路訊號源

後進訊號優先播出

強制顯示最後輸入訊號，告別訊號切換黑畫面

電視牆+單畫面同步

多種拼接模式，輕鬆打造心目中的理想電視牆

繁體中文介面

內建繁體中文 WEB GUI操作介面.

聲音分離輸出

3.5mm音訊輸出，支援外接喇叭

外接聲音輸入

立體聲 3.5mm音訊輸入，可搭配無聲影像輸出 HDMI影音訊號

修邊功能

手動邊框間距調整技術提供了一種有效的方法來解決顯示間距不當的問題，可確保顯示畫面呈現最佳效果

場景快捷鍵

使用者可透過多種方式儲存或快捷呼叫場景，包括遙控器、前面板按鍵、WEB GUI及 RS-232指令

4X4矩陣切換器, 內建4螢幕拼接電視牆
4X4矩陣切換器, 內建48螢幕拼接電視牆
詳細說明

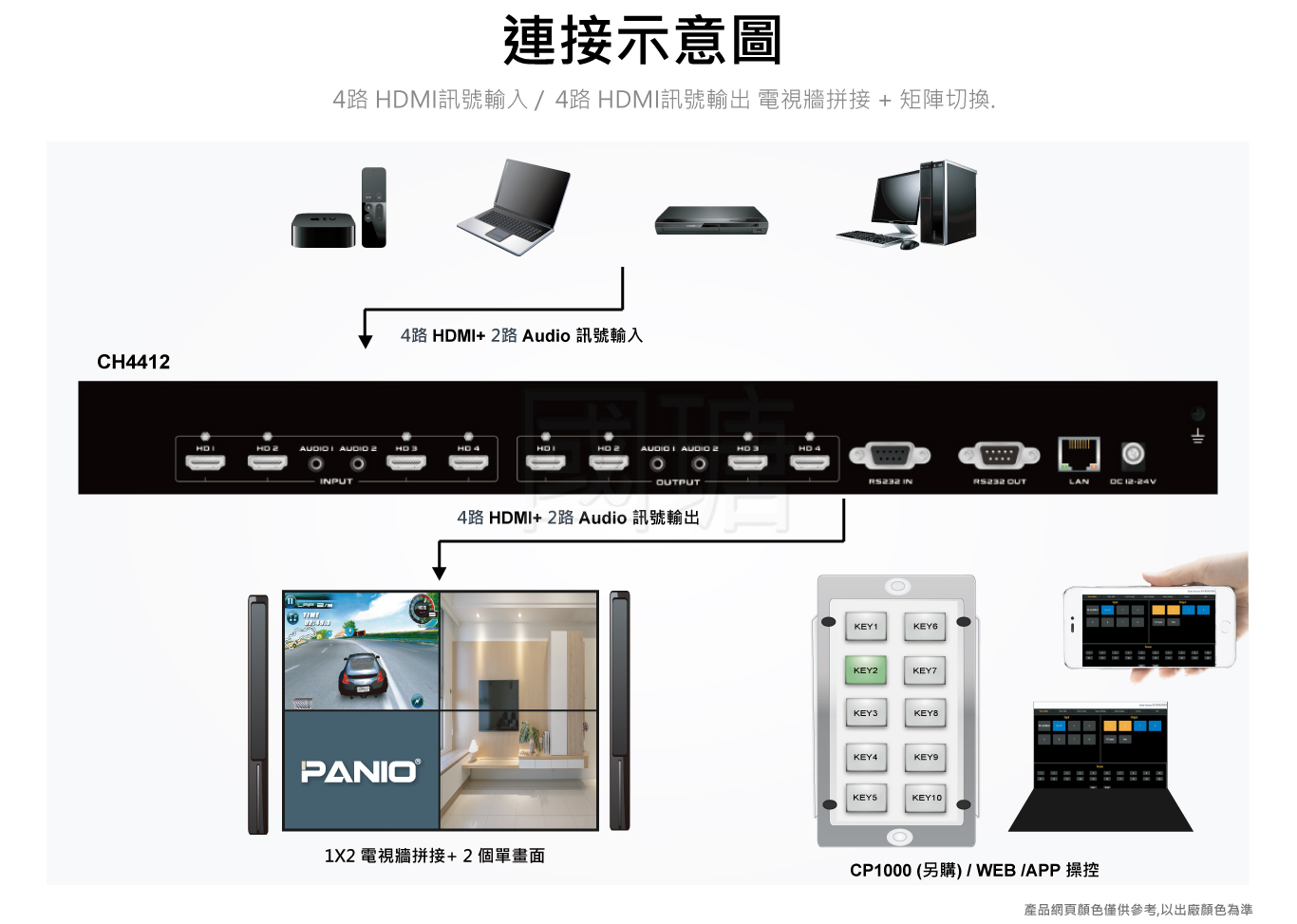

  • 拼接模式提供靈活的電視牆拼接方案，最多可支援 4台螢幕，直立式拼接需配合電腦或旋轉器使用.
  • 矩陣切換模式可同時支援 4組 HDMI+Audio輸入，提供多種音視訊號源切換選擇.
  • 輸入及輸出支援最高解析度 1080P, 向下相容.
  • 支援 HDMI1.4a, HDCP1.4.
  • 本系統提供 0秒切換操作，切換過程無黑屏閃爍即時無延遲切換，切換效果更加順暢，帶給您更加流暢的視覺體驗.
  • 支援電視牆拼接和單台畫面同步顯示多種組合，可滿足多種場景需求.
  • 支援 EDID處理技術，有效解決顯示設備不滿屏、閃爍、不顯示等常見問題，確保最佳顯示效果.
  • 聲音加載輸入及聲音分離獨立輸出功能，使用者可輕鬆實現多種音訊處理應用，例如混音、錄音、播放等.
  • 繁體中文 WEB GUI.
  • 控制方式: APP, 遙控器, WEB GUI, RS-232, 前面板按鍵.
  • 可選購遠端控制按鍵操作-CP1000, 只要有區域網路或 RS-232介面皆可使用; 簡化複雜指令為單一按鍵, 使用者可輕鬆快速上手.

規格

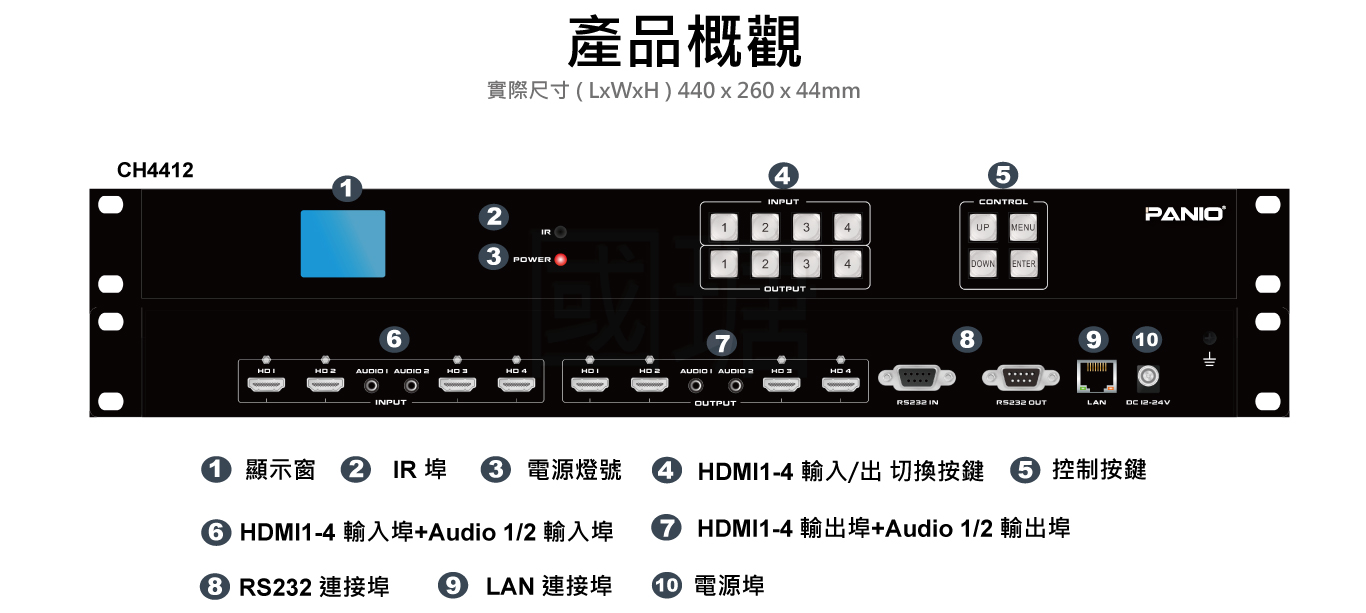

型號 CH4412
輸入介面 4 x HDMI, 2 x 3.5mm
輸出介面 4 x HDMI, 2 x 3.5mm
輸入解析度 支援最高 1920 x 1080 60Hz向下相容.
拼接輸出解析度 1080P\ 720P\ 1366 x 768 60Hz
控制方法 APP, 遙控器, WEB GUI, 2 x RS-232, 按鍵
連接線材長度 可接最長 5米 28AWG HDMI線材, 輸出+輸入不能超過 10米, 超過此長度建議搭配延長器延伸距離.
電源供應 DC 24V / 3A
尺寸 430 x 260 x 44mm (長x寬x高)
重量 3.4Kg

貼心叮嚀

  • 請使用合格認證的HDMI線材，以確保訊號傳輸的穩定性和可靠性.
  • 為確保系統穩定性及安全性，建議避免使用未經原廠認證的串接、切換、分配、轉換器等設備.
  • 為保障品質，請務必使用原廠變壓器.
  • 為確保運送安全，遙控器不隨附電池.
  • 若您需要將設備與其他設備搭配使用，請務必告知我們，以免造成不相容問題.
  • 為確保最佳影音傳輸品質，建議HDMI線材輸出+輸入總長不要超過10米。若需傳輸距離超過10米，可使用光纖 HDMI線延伸距離.

包裝內容物

  • 1 X CH4412
  • 1 X 遙控器 (內無電池)
  • 1 X 24V 3A 變壓器
  • 1 X 機架配件
  • 1 X 說明書
