PANIO 國瑭 VAE338T |
|
|
1進8出 VGA+Audio 分配+延長器-330米 |
【VAE338T】為 8 埠的 Cat.5 影音分配延長器，近端支援一組顯示輸出，遠端支援 8 組同步顯示輸出 |
並採用最新 Cat.5 網路線延長技術，其線材長度可達 330 公尺達到同步高解析度畫質顯示， |
且利於工程佈線將線材隱藏起來，經濟價值極高為廣泛使用。
|
|
| |
|
| |
↑以上是VAE338T縮圖，點擊可觀看放大圖 |
|
|
影音訊號一線傳輸，安裝超簡便 |
|
|
| |
VGA+Audio 透過一條 Cat.5 網路線一線搞定：影像及音源只透過一條網路線即可達到一組近端輸出 |
以及一組遠端同步顯示輸出 ，有別於一般影音延長器需分成兩條網路線來做延伸， |
並可透過串接擴充延長距離以及顯示數量。 |
| |
 |
| |
|
PANIO延長器只需透過一條網路線即可傳輸影像 和聲音訊號
，且能高畫質傳輸影音畫面。 |
它牌延長器需透過兩條網路線分別傳輸影像和聲音訊號，畫質也較為差。 |
|
| |
|
微調旋鈕，修正訊號衰減 |
|
|
| |
它牌延長器遠端畫面會有鬼影、模糊、色彩不鮮艷等問題，PANIO延長器具備先進訊號偵測放大技術，並支援微調旋鈕，修正訊號衰減-聚焦調整、明亮調整、單音/立體音切換，可依不同螢幕解析度做微調，使畫面達到最佳狀態，支援最高解析可達 1920 x 1200 。 |
| |
|
|
| |
|

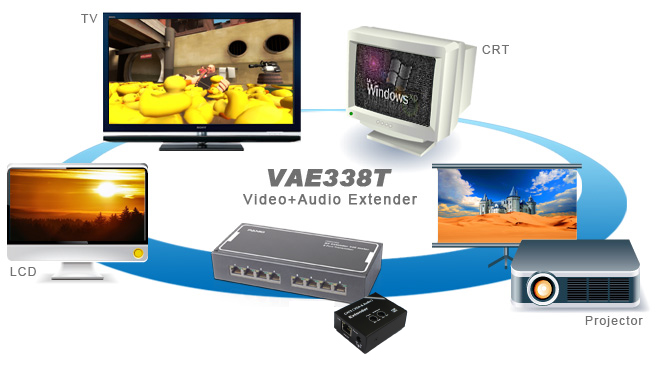

支援多款顯示設備，隨插即顯示 |
|
|
| |
支援 CRT 、 LCD-TV 、 PDP-TV 、 Projector 等顯示設備，純外接式硬體設計隨插即用，免安裝軟體， 台灣生產製造，品質穩定。每一組顯示端都需使用一台 VAE331R 影音分配延長接收器 ( 需加購 ) |
| |
|
| |
|
特選線材，品質有保證 |
|
|
| |
|
| |
  |
| |
所使用之網路纜線接頭需採用568B/568B之接線方式以確保最佳傳輸品質，EIA/TIA所制定之568B雙絞線佈線規格中定義的各色線與腳位的對應關係是：(1)橙白、(2)橙、(3)綠白、(4)藍、(5)藍白、(6)綠、(7)棕白、(8)棕，如上圖所示。 |
| |
|
|
應用場合 |
|
|
| |
 |

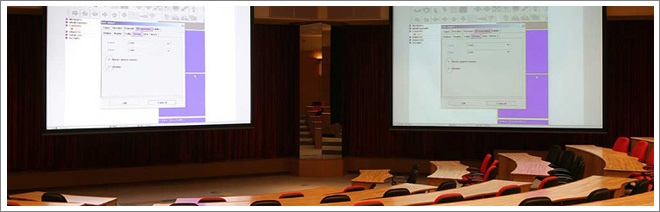

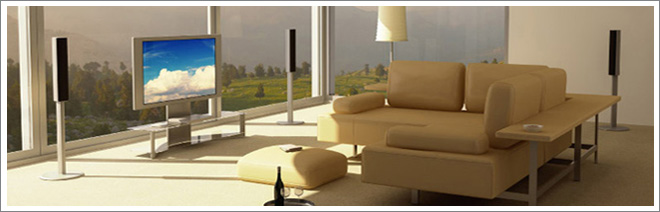

投影機、電漿電視、液晶電視影音延伸：
|
使用 Cat.5 纜線延伸，佈線與安裝容易。畫質更清晰，延伸距離更遠。 |
|
| |
 |
| |
|

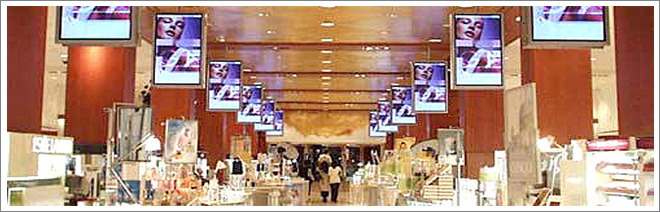

公眾多媒體播放系統 / 電子廣告看板： |
大眾運輸系統、政府機關、購物中心、百貨公司、銀行、證券交易所、旅館、體育館等，將公 |
共告示系統結合多媒體廣告 / LCD廣告看板延長 / 電梯LCD廣告看板延長 / 數位視訊 / |
高畫質數位內容 /3D 立體電視，一舉數得。透過影音延伸器，主機就可以集中管理，佈線 |
容易，突破距離限制，達到最佳的經濟效益。 |
|
| |
|
| |
|

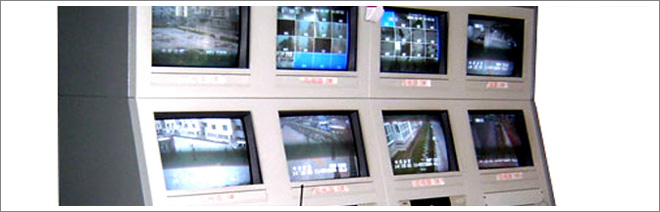

安全監控： |
可將遠端高畫質影音訊號透過 Cat.5 纜線傳送到管理中心。 |
|
| |
|
| |
|

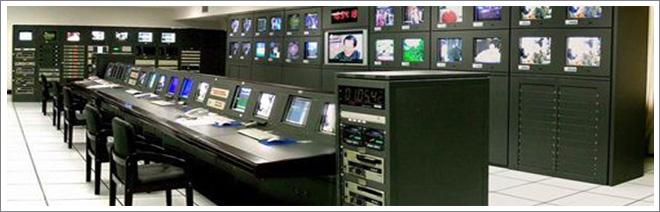

舞台音響視聽規劃： |
讓舞台工程、燈光工程、音響工程、廣播電視與視聽工程的佈設更加簡潔，距離可以拉的更遠 |
，適用於各種型態之多媒體播放。 |
|
| |
|
| |
|
娛樂場所 & 大型活動：
|
| 遊樂場、音樂會、展覽會、會議中心等。 |
|
| |
|
| |
|
|

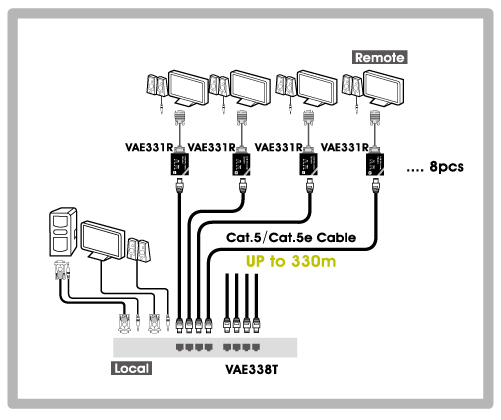

產品連接示意圖 |
|
|
| |
|
| |
|
|
產品包裝配件 |
|
|
| |
|
| |
|
|
詳細規格 |
|
|
| |
型號 |
VAE338-T 影音分配延長器 傳送端 |
VAE331-R 影音分配延長器 接收端 |
訊號輸入 |
|
1 x HDB-15 公 |
N/A |
音訊 |
1 x Mini Stereo Jack 公 |
訊號輸出 |
|
1 x HDB-15 公 |
1 x HDB-15 公 |
|
1 x Mini Stereo Jack 母 |
1 x Mini Stereo Jack 母 |
電源連接埠 |
1 x AC Jack 母 |
1 x AC Jack 母 |
傳送連結埠 |
8 x RJ-45 母 |
1 x RJ-45 母 |
增益調整 |
N/A |
1 x 聚焦旋鈕
1 x 明亮旋鈕
1 x 單音/立體音切換鈕 |
頻寬 |
350Mhz - 3dB @ 1200V/us |
150Mhz - 3dB @ 1500V/us |
DDC螢幕 |
DDC2B(近端螢幕) |
N/A |
數位音效頻率 |
32Khz 24Bits@256fs |
視訊解析度 |
1920 x 1200 - 75m
1600 x 1200 - 100m
1440 x 900 - 150m
1280 x 1024 - 200m
1024 x 768 - 250 m
800 x 600 - 330m |
最大連線距離 |
330m |
電源 |
DC 5V 2000mA |
DC 5V 2000mA |
外殼 |
金屬 |
金屬 |
|
|
* 上述產品規格僅供參考, 實際規格以實物為準, 國瑭資訊保留修改之權利.
|
|
