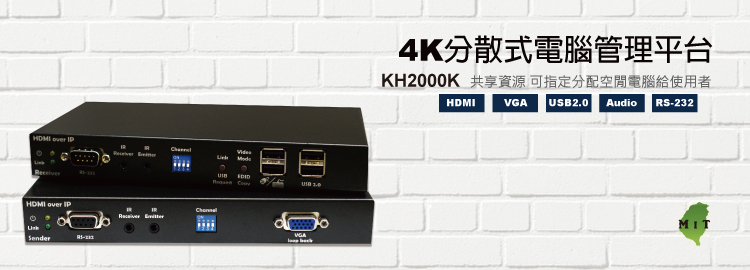

| HDMI+VGA+鍵鼠+USB2.0周邊+喇叭麥克風+RS-232+光纖-矩陣式電腦延長管理器 |
【KH2000K系列】 是一款將HDMI+VGA+RS232+IR+Audio+USB 2.0 Hub訊號透過1條網路線 |
| /光纖或獨立Giga區域網路,延伸至100米/200米..30公里距離, |
再輸出1組 HDMI+VGA+RS232+IR+Audio+USB 2.0 Hub訊號在遠端操作. |
多功能應用：可搭配網路IGMB Giga Switch可達到矩陣切換功能（多進多出）,例如：KH2000T
傳 |
| 送端X2及KH2000R接收端X2,即可架構2X2矩陣式HDMI KVM切換器. 也可透過光纖傳輸訊號. |
(提供台灣採購，大陸交貨便利服務) |
|
|
 |
功能特色 |
 |
|
| |
 |
電腦主機訊號透過網路線/區域網路/光纖將 HDMI+VGA+鍵鼠+USB2.0周邊+喇叭麥克風+ |
|
RS-232 延伸擴充 |
|
支援電視牆拼接功能. |
|
支援HDMI+Audio個別輸入混合HDMI輸出. |
|
支援HDMI輸入HDMI+Audio分離輸出. |
|
訊號透過網路線或Giga網路交換器延伸HDMI.VGA .USB周邊.RS232.Audio.IR至100米/200米 |
| |
../30公里(光纖)遠距離,解析度達Full HD 1080P / 1920*1200(WU*GA) |
|
接收端可同步輸出HDMI及VGA訊號. |
|
雙向音源輸入,遠近端人員可透過耳麥對講. |
|
接收端支援2埠USB2.0可接USB周邊設備,如印表機... |
|
接收端可同步輸出HDMI及VGA訊號. |
|
矩陣式切換功能,可以達到多台主機對多台控制端設備. |
|
HDMI及聲音獨立輸入輸出,適合應用於HDMI聲音及影像分開傳送應用 |
|
支援HDCP 2.0 | 3D(side by side & Top and botton) | Dolby True HD, and DTS-HD Master, |
| |
LPCM audio up to 7.1 channels 192KHz. |
|
可透過遠端遙控器切換選擇不同訊號源,支援bi-directional IR. |
|
支援EDID Copy 功能. |
|
台灣製造,品質有保障. |
|
| |
|
|
產品連接示意圖 |
|
|
| |
可彈性運用透過Giga網路交換器達到,1進多出 / 多進1出 / 多進多出矩陣切換功能 |
| 例如:需要2位操控者同步要操控4台電腦,只需購買傳送端(Tx)x4,接收端(Rx)x2及一台Giga Switch即 |
| 可達成! 未來需擴充電腦或操控端僅添購傳送端或接收端,方便經濟 |

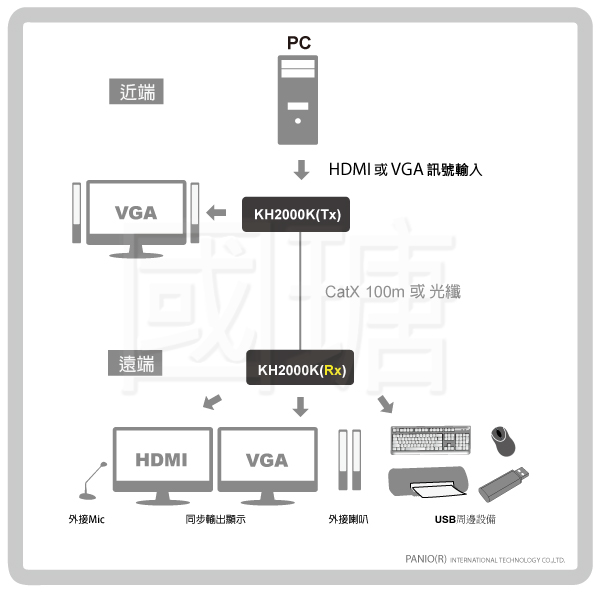

| 1對1示意圖: |
| |
 |
| |

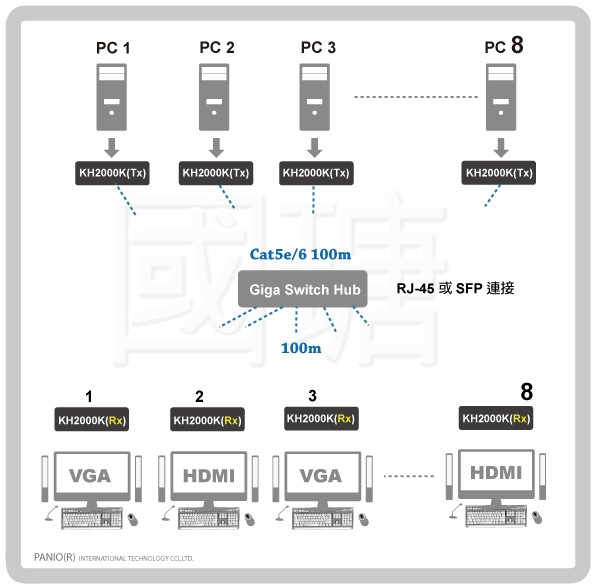

| 8對8示意圖: |
 |
| |
| |

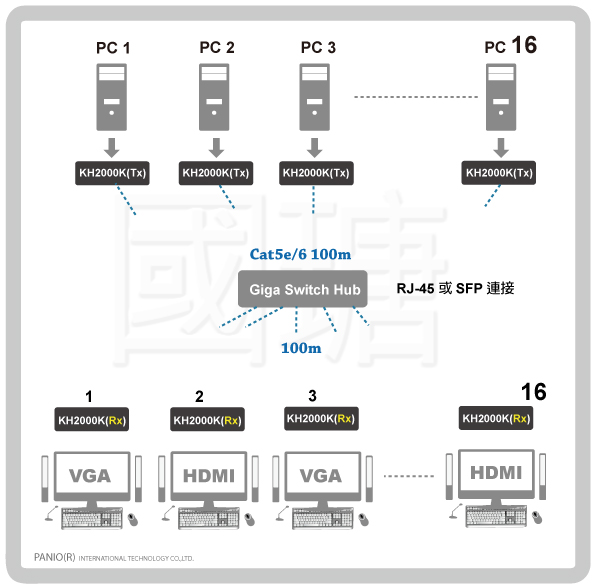

| 16對16示意圖: |
 |
|
| |
| 產品詳細接口 |
| |
 |
| |
|
|
產品包裝配件 |
|
|
| |
|
KH2000K T HDMI USB 影音延長擴充器 傳送端 |
|
KH2000K R HDMI USB 影音延長擴充器 接收端 |
|
2 X DC 12V 變壓器 |
|
| |
|
|
詳細規格 |
|
|
| |
| MODLE NAME |
KH2000K T |
KH2000K R |
| Video |
輸入 |
HDMI + VGA |
- |
| 輸出 |
VGA ( Loopback ) |
HDMI Type A 19-pin, 母 + VGA 15-pin,母 |
| Audio |
Line-In |
(1) 3.5mm mini-stereo jack |
- |
| Line-Out |
(1) 3.5mm mini-stereo jack |
(1) 3.5mm mini-stereo jack |
| MIC-In |
- |
(1) 3.5mm mini-stereo jack |
| USB |
USB Host |
(1) USB Mini |
- |
| USB Device |
- |
(4) USB Type A, 母 |
| RS-232 輸出埠 |
(1) RJ-45 |
(1)RJ-45 |
| IR |
IR 發射埠 |
(1) 3.5mm mini-mono jack |
(1) 3.5mm mini-mono jack |
| IR 接收埠 |
(1) 3.5mm mini-mono jack |
(1) 3.5mm mini-mono jack |
| Ethernet |
(1) RJ-45, shielded |
(1) RJ-45, shielded |
| Mode button |
- |
(2) tact-type |
| ID Selector DIP switch |
(1) DIP Switch |
(1) DIP Switch |
| LED |
Link Indicator |
(1) LED, 綠 |
(1) LED, 綠 |
| Power Indicator |
(1) LED, 橘 |
(1) LED, 橘 |
| 電源格式 |
支援 |
DC 12V / 1A 變壓器 |
DC 12V / 1A 變壓器 |
| 消耗量 |
10W (max.) |
10W (max.) |
|
* 上述產品規格僅供參考, 實際規格以實物為準, 國瑭資訊保留修改之權利.
|
|
|
|
|
